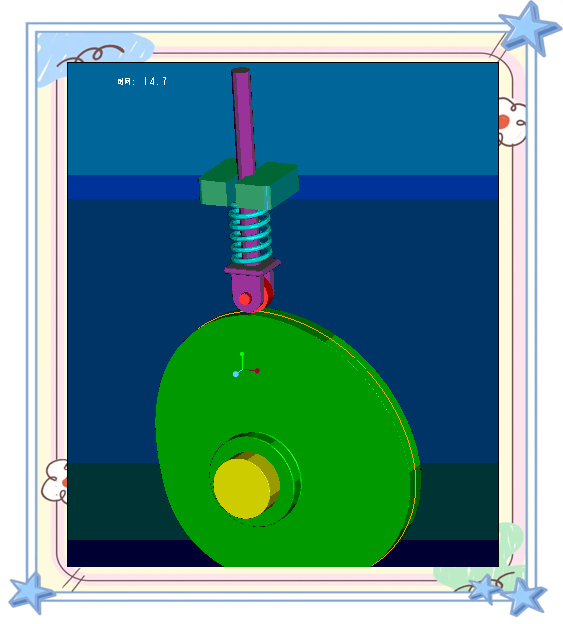

solidworks以下图凸轮配合怎么做、详细步骤、最好截图说明

1. 在SolidWorks中打开一个新的零件文件。选择“草图”工具，并在适当的平面上创建一个草图。2. 使用“曲线”工具，根据需要绘制曲线。确保曲线的中心点与圆的中心点相对应。3. 接下来，使用“圆”工具绘制一个圆。确保圆的中心点与曲线的中心点重合。可以利用“捕捉”功能，通过点击曲线的中心点来实现。4. 检查圆

红岩杰狮顶置凸轮轴气门调整视频

1、将发动机盘到第一缸压缩上止点，可以看到飞轮上“0”刻度线。2、在此时“0”刻度线调整第1、2、4缸进气门间隙（0.3mm）。3、逆时针盘动飞轮8°，调整第3缸排气门间隙（3mm）。4、再逆时针盘动飞轮120°，调整第6缸排气门间隙（3mm）。5、再逆时针盘动飞轮120°，调整第2缸排气门间隙（3...

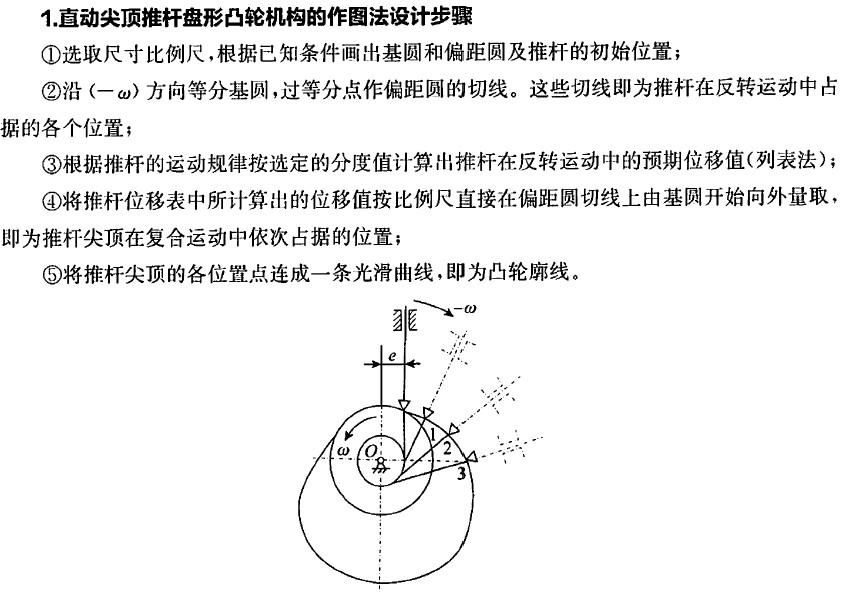

什么是凸轮机构?

圆柱凸轮：凸轮的轮廓曲线做在圆柱体上。2.按照从动件的形状分：（1）尖端从动件 从动件尖端能与任意形状凸轮接触，使从动件实现任意运动规律。结构简单，但尖端易磨损，适于低速、传力不大场合。（2）曲面从动件：从动件端部做成曲面，不易磨损，使用广泛。（3）滚子从动件：滑动摩擦变为滚动摩擦...

Solidworks共轭凸轮的求解画法视频教程

详情请查看视频回答

老款现代伊兰特1.6凸轮轴上面的链条怎么对正时啊

现代伊兰特汽车的正时链条方法为：将进排气凸轮轴转到水平位，曲轴皮带轮固定到前盖，即可完成发动机正时。部分发动机的正时皮带已被发动机链条所替代，与传统的皮带驱动相比，链条驱动方式的传动可靠、耐久性好并且还可节省空间，正时链条的的优点是使用寿命长、故障率低且不易发生由于正时传动故障导致汽车抛锚...

08款途胜凸轮轴2.0正时链条怎么对记号

途胜凸轮轴系统对正时，需要把凸轮轴的记号点和链条的记号点对应，再把另一侧的曲轴记号点和链条记号点对应上，这就实现了对正时的操作，具体操作步骤如下：1、对上进气凸轮轴正时点。2、对上排气凸轮轴正时点。3、让链条绷紧。4、找到曲轴对上正时点。5、装上涨紧器就完成了操作。注意事项：1、...

长安之星16v发动机两个凸轮轴怎么对相关图片视频

对长安之星16v发动机两个凸轮轴的具体操作步骤如下：一、使用卡子将长安之星16v发动机正时轮盘卡住，方便校对凸轮轴上的链条。二、找到长安之星16v发动机凸轮轴上的蓝色的链条。三、将长安之星16v发动机蓝色的链齿对准凸轮轴上的小圆点。四、使用扳手将长安之星16v发动机正时轮盘固定住。五、将长安之星16v...

帕萨特凸轮轴链条怎么对

在凸轮轴链轮内缘处有一个缺口，对准最后一道轴承盖上的三角形标记、进气凸轮轴标记和排气的标记一样。两个凸轮轴链轮标记之间的链接数应为16个，如下图中所示。在安装时侯，应使用专用工具把链条涨紧器压缩、定位。先把排气凸轮轴和涨紧器撞到缸盖上，然后再装进气凸轮轴。（注意涨紧器的螺丝先不要...

顶置凸轮轴怎么对正时视频

顶部凸轮轴的对准方法如下:1.转动曲柄，使第一个气缸的活塞位于压缩上止点，并对准凸轮轴和曲轴链轮上的正时标记。凸轮轴链轮上有两个正时标记。一个是第一气缸的活塞处于上止点时的正时标记，此时第一气缸的进气门和排气门处于关闭位置。2.当第4缸的活塞位于上止点时，当第4缸的进气门和排气门...

1.弧面分度凸轮的分度功能在加工中心刀库换刀机构中是怎么实现的?_百 ...

弧面分度凸轮在加工中心刀库换刀机构中的实现方式是：将弧面分度凸轮固定在刀库的凸轮轴上，通过刀库换刀时机械手和气动或液压装置等控制凸轮在合适的位置旋转一定角度，使得换刀机构能够精准地将所需的刀具从刀库中取出并安装到主轴上。影响分度运动的曲面有以下几个：凸轮的基础圆形曲面 凸轮的分度...
