尺规作图:圆的外切正六边形作图步骤谁会啊?

1、以纸上任意点为圆心O，以任意长度为半径作圆，作为要被六等分的圆。2、以圆上任意点为圆心，①步骤长度为半径作圆弧，交圆上于A、B。3、同理，作出C、D。4、顺着点C，作出E，确定F点的位置。5、连接AD、DB、BE、EF、FC、CA，一个完整的正六边形就这样做好了。

机械制图中圆弧连接怎么确定内外切

采用参数化作图，步骤如下。1.调用工具，如图 2.绘制圆弧段，如图 3.添加点重合约束，如图，弧段13也使用相同操作 4.添加相切约束，如图，弧段13也使用相同操作 5.完成操作后的效果，如图 到这里，圆弧连接的内外切就一起讲完了，多操作很快就熟练了。

机械制图中圆弧连接怎么确定内外切?

相切是平面上的圆与另一个几何形状的一种位置关系，如果两个圆相切，那么切点一定在连心线所在的直线上。需要连接的两段圆弧通常是相切的，先绘制其中一个圆弧（可以明确定位的），再用“偏移”命令，根据具体相切情况，向内或向外偏移另一个圆弧的半径的距离，做辅助圆弧（辅助圆弧过另一圆弧的圆心）...

圆弧连接那个铁钩怎么画

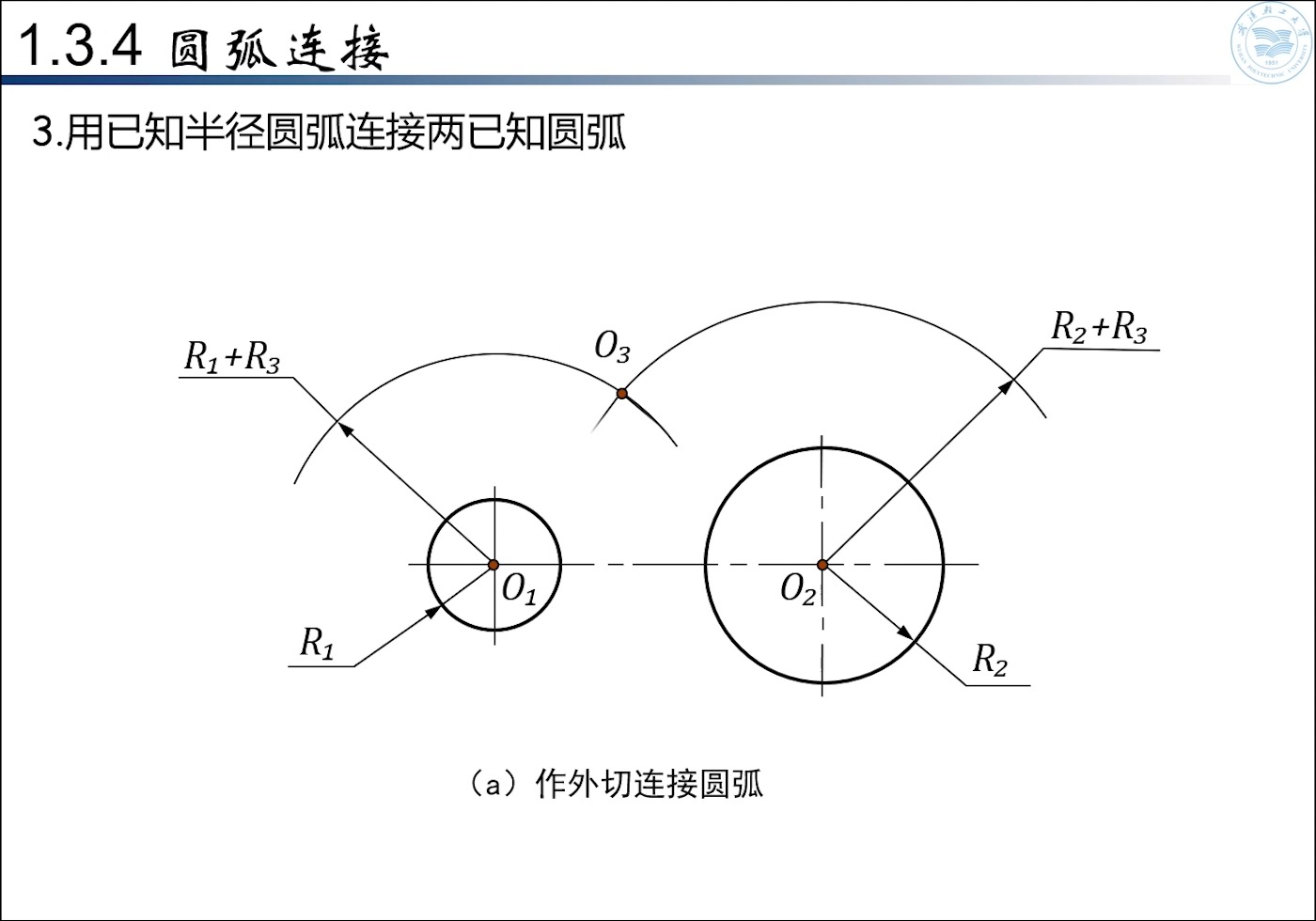

圆弧连接分两圆弧外切、内切、内外切三种情况，关键是求连接弧的圆心 外切：以两已知圆弧半径之和为半径，以两圆弧圆心为圆心画弧，交点即连接弧的圆心 内切：以两已知圆弧半径之差为半径，以两圆弧圆心为圆心画弧，交点即连接弧的圆心 内外切：外切的那一端取之和，内切的那一端取之差为半径，以...

如何判定内切和外切

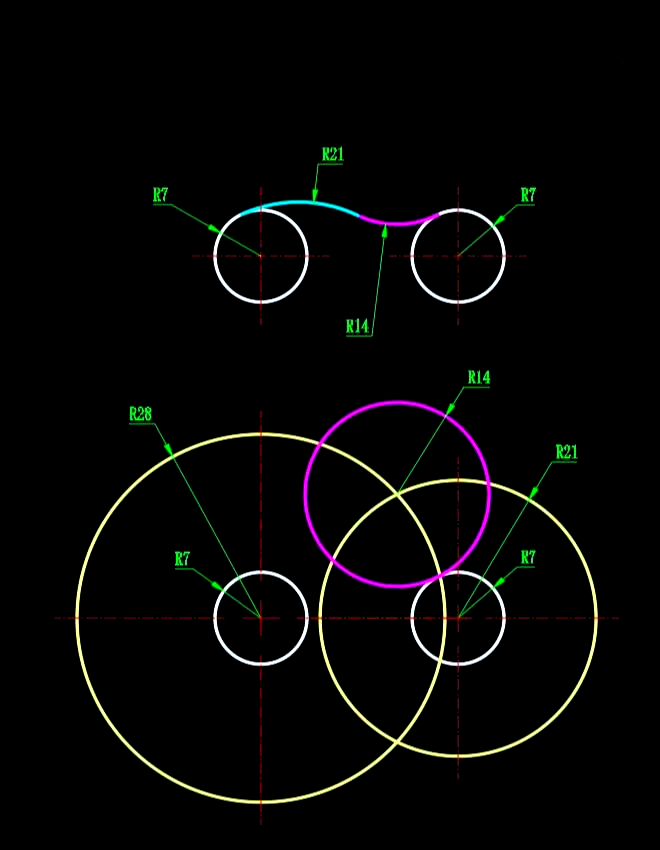

相切是平面上的圆与另一个几何形状的一种位置关系，如果两个圆相切，那么切点一定在连心线所在的直线上。如何判定内切或外切：两圆（弧）心之间的距离等于两半径之和，则两个圆（弧）外切。两圆（弧）心之间的距离等于两半径差的绝对值，则两个圆（弧）内切。如图所示左图中R50+R30=80为外切；...

cad如何画外切三个定圆的圆弧???

在CAD中画外切三个定圆的圆弧的步骤如下：使用“切点、切点、切点”方式画圆：打开CAD软件，并确保已经绘制好了三个定圆。选择“画圆”命令，在命令行中输入“C”并按回车确认。当提示选择圆心或指定其他画圆方式时，输入“T”并按回车。确定第一个切点：按住Ctrl键，同时点击鼠标右键，在弹出的菜单...

...R②=20mm的圆,再画R=35mm的圆弧,与上述圆内切+外切!

1、画出圆A，半径是15mm，2、画出圆B，半径是20mm，3、以A为圆心，15+35=50mm的圆弧，同时画出以B为圆心，20+35=55mm的圆弧，两段弧交于一点C，以C为圆心，35mm为半径作出圆C 则圆C即为所求作的与两个圆都外切的圆。1、画出圆A，半径是15mm，2、画出圆B，半径是20mm，3、以A为圆心...

...下面这个R20是怎么用圆规画出,老师说是什么外切圆之类的。_百度知...

通过这种方法，我们不仅能够准确地画出所需的圆弧，还能够掌握更多的设计技巧。这对于提升工业设计的整体水平是非常有帮助的。在实际应用中，这种外切圆的画法在许多场合都能派上用场，比如在机械制造、建筑设计等领域。最后，通过不断的实践和总结，我们可以将这种技术运用得更加熟练。对于初学者来说，刚...

CAD 制图里面这个圆弧怎么连接??

附图为步骤示意，你可以用来参考，根据你的问题判断你对CAD应用不是太熟悉，因此对你来说可能关键就是两个切点+半径的画圆步骤，这个不太好示意，你自己画的时候把捕捉点打开琢磨下应该能明白了。另外四楼附图的那个三个切点定义圆弧的画法也挺不错的，因为你的原图中未指定条件，所以你都可以采纳。

用cad画一个圆与另两圆内切、外切详解

cad是应用广泛的绘图软件，但是薄弱的几何约束和尺寸约束功能，给画图带来了很多不必要的麻烦。当我们画内切圆和外切圆的公切圆或者联接圆弧时，就不可避免的停止了绘图过程。因为切线、切线、半径画圆或三点相切画圆，我们很难在图上找到公切圆的半径，画了半天，可能最后只得出一个大概是这个样子的...
