cass坐标标注快捷键命令

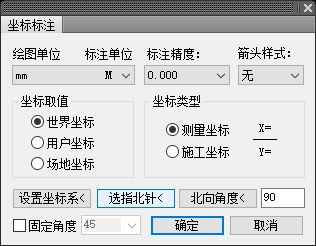

cass坐标标注命令是坐标标注设置,在cass9.1中加载插件,命令行中输入“appload”,弹出加载对话框,选择坐标标注插件后点击“加载”按钮，点击“关闭”按钮坐标标注设置,退出加载对话框,命令行提示“测量坐标标注程序:NBT_zbbz快捷命令:zbbz”。在命令行中输入“zbbz”坐标标注设置,回车后弹出坐标标注设置对话框。在坐标标注设置对话框中,我们可以根据需求设置标注的样式坐标标注设置

cad坐标标注快捷命令

CAD坐标标注命令为：DIMORDINATE，快捷键：DOR；主要用于创建坐标标注。9. 弧长标注-DAR CAD弧长标注命令为：DIMARC，快捷键：DAR；主要用于创建弧长标注。10. 半径折弯标注-DJO CAD半径折弯标注命令为：DIMJOGGED，快捷键：DJO；主要用于对半径较大的圆或圆弧创建折弯标注。如果圆或圆弧的圆心在当前布局中...

zbbz坐标标注设置字体颜色

1、打开CAD软件。2、点击管理。3、点击加载应用程序。4、找到zbbz文件。5、使用矩形命令在绘图区里绘制一个矩形。6、命令行内输入zbbz命令。7、输入zbbz命令后，按下回车再在命令行内输入r命令。8、在刚刚的矩形上指定矩形的角点，并移动鼠标再指定另一点，这样我们就为该点标注了坐标。注意事项：对...

cad如何标注坐标xy

此外，如果你需要同时标注X和Y坐标，可以采用外部插件或第三方平台软件来辅助标注。例如，可以使用天正电气软件，在命令行输入“zbbz”（坐标标注的首字母），然后选择需要标注坐标的点，拉出标注即可。总的来说，在CAD中标注XY坐标的方法有多种，你可以根据自己的需求和习惯来选择合适的方式。

21版CAD怎么标坐标

DDP”命令输入坐标点，即可标注相应坐标。2. 可以使用“MULTILEADER”或者“DIMENSION”等命令标注坐标。首先需要先设置好标注线的尺寸和样式，再选择相应的命令，在工作区选择相应的点，系统会显示出相应的坐标。同时，也可以通过设置“LEADER”或“DIMSTYLE”命令来控制标注的显示格式和样式。

天正坐标标注设置_天正坐标标注设置坐标系

将两个已知坐标点，对齐到ACAD的坐标系即可。绘图单位不同，可以实用对齐命令最后的y，允许缩放。 这样就把图形对齐到坐标位置了，就可以标注其其他各点坐标了。（其实，根本没有必要标注每个点的坐标，一个建筑，有两个定位点的坐标就足够了）天正建筑坐标标注设置坐标系 1、此时在天正建筑显示的是以...

CAD设置当前坐标快捷键命令是什么

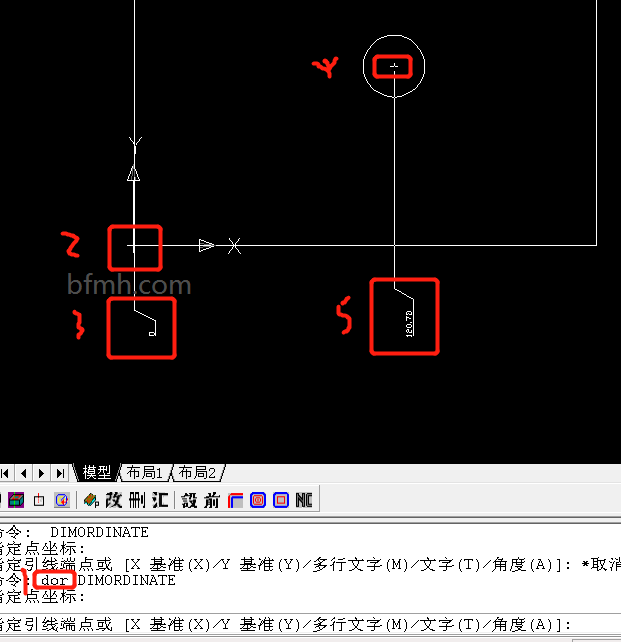

CAD中设置当前坐标的快捷键命令是“dor”。执行步骤：在CAD软件中，先绘制出需要标注坐标的图形，然后在键盘中输入“dor”并按回车键，即可执行坐标标注指令。指定坐标点：系统会要求指定坐标标注的具体坐标点，用户可以通过鼠标点击等方式确定这个坐标点。标注方向：在确定坐标点后，通过左右移动鼠标可以标注...

cad坐标标注快捷键是什么?

工具\/原料：联想电脑天逸510S、Windows10、CAD2020版。1、打开cad软件，选择打开文件，导入需要标注坐标的文件。2、打开后在键盘输入坐标标注命令“dor”，然后按回车键，执行坐标标注命令。3、接着系统会提示我们指定点的坐标，（比如我们标注我们圈起来的那个点），点击圈起来的点。4、指定完坐标点后，...

cad坐标标注快捷键命令dor怎么用

1. **打开图纸**：首先，在浩辰CAD软件中打开需要标注坐标的图纸文件。2. **输入快捷键**：在命令行中输入“DOR”，然后按回车键确认，执行坐标标注指令。3. **指定坐标**：接着，根据命令行提示，在图纸中指定需要查询并标注的坐标点。可以通过点击或输入坐标值的方式来指定。4. **指定引线端点...

cad坐标标注直接出xy坐标怎么标注?

二、创建坐标轴 虽然这一步不是必须的，但为了清晰地表示坐标系统，你可以在绘图区域画出表示X和Y轴的直线。三、进入标注功能 在CAD的工具栏上，找到并点击“标注”功能。在标注功能中，选择“坐标”选项，准备进行坐标标注。四、输入坐标标注命令 在命令行中输入“ZBBZ”命令。该命令会弹出一个对话框...
