cad2007倒角怎么使用

先点击 倒角 命令 （此时不进行鼠标操作）， 在命令窗口 单机键盘 输入“ d ”（大小写随便，这个是用来控制，要切除的直角两个边的长度参数的），命令栏会提示让你输入 第一倒角距离 （这里所说的距离，其实就是你用刀来切除一个直角时直角三角形的一个边长。）输入一个数值后A 单击 空格键或回车键 确定 再按提示输入 第二

cad2007怎么倒角

1、AutoCAD的倒角分圆角和直角，圆角的命令是fillet，直角的命令是chamfer。2、首先点直角命令，命令行会提示会提示选择倒角的第一条边，但是这里先要修改倒角的距离，如果之前有修改过，就不用修改，输入D回车，输入第一个距离回车，输入第二个距离回车，然后选择直角的两个边，倒直角自动生成。2、圆角...

CAD2007 倒角1×45°怎么标注啊

添加倒角标注的过程包括多个步骤，首先，我们需要打开“多重引线样式管理器”对话框。具体操作是选择“格式”菜单下的“多重引线样式”，然后点击“修改”按钮。在弹出的“修改多重引线样式”对话框中，切换至“内容”选项卡，将“连接位置-左\/右”设置为“最后一行加下划线”，点击确定按钮，关闭所有对话...

cad怎么倒角?

cad倒角命令的快捷键是“CHA”，具体用法如下：1、首先，计算机打开AutoCAD 2007，并绘制一个矩形。 如下图所示，然后进入下一步。2、其次，完成上述步骤后，输入倒角命令CHA，然后按空白键确认该命令，如下图所示，然后进入下一步。3、接着，完成上述步骤后，输入距离命令D，然后按空格键进行确认，如...

cad中倒圆角的怎么使用

cad中倒圆角的使用步骤：1、打开软件“AutoCAD2007”，进入CAD绘图界面。在左侧竖排的绘图工具栏中选择“直线”，画出两条构成直角的线段；2、点击右侧竖排的“倒圆角”快捷键后，在命令栏中输入A；3、点击回车或空格键，输入“指定第一条直线的倒角长度”，点击回车或空格键，再输入“指定第一条直线的...

cad2007中 倒角 圆角 怎么用

工具：华硕电脑 原料：CAD 1、首先打开CAD，找到并点击圆角工具，如下图所示。2、输入半径值，如下图所示。3、然后看见半径是100，如下图所示。4、最后选择倒角，点击选中倒角工具，如下图所示。5、然后跟着选项填写倒角数值，如下图所示。6、如此直角两边分别为200、300，如下图所示。

cad中倒圆角的怎么使用

在AutoCAD2007软件中，使用倒圆角功能的步骤如下：首先，启动AutoCAD2007软件并进入绘图界面。在左侧的绘图工具栏中，选择“直线”工具，绘制两条构成直角的线段。完成绘制后，准备进行倒圆角的操作。接着，在右侧的菜单或工具栏中，找到并点击“倒圆角”的快捷键。随后，在底部的命令栏中输入快捷键“A”...

CAD2007 倒角1×45°怎么标注啊?

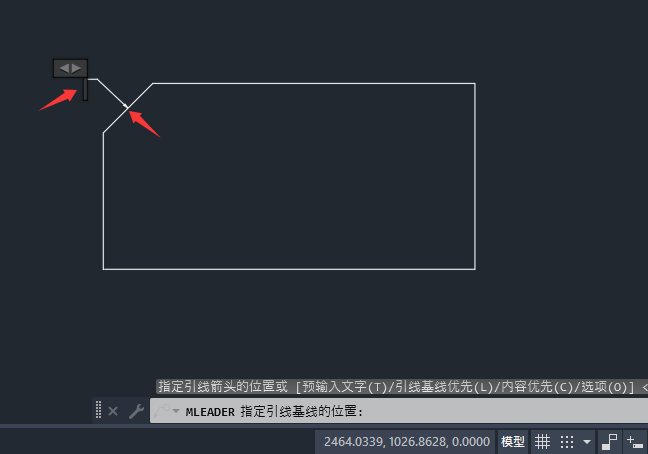

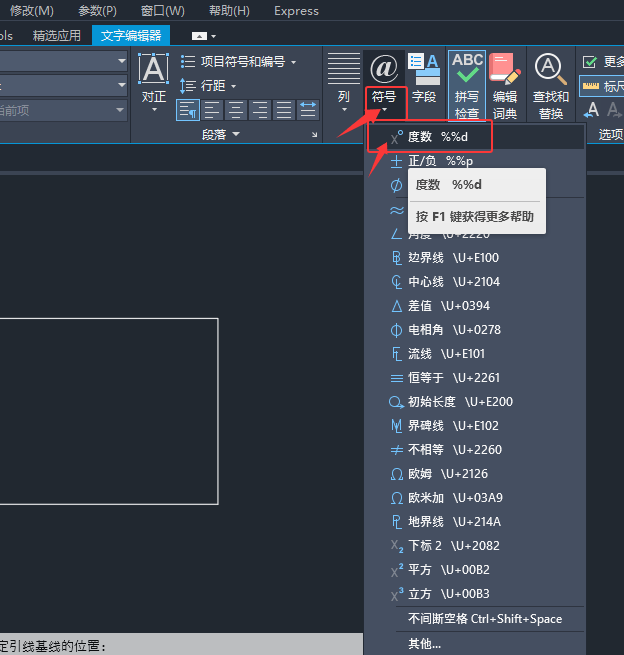

添加倒角标注的步骤如下：如图所示，格式-多重引线样式，打开“多重引线样式管理器“对话框，单击”修改“按钮。请点击输入图片描述 如图所示，打开”修改多重引线样式“对话框，切换至”内容“选项卡，将”连接位置-左\/右“均设置为”最后一行加下划线“，单击确定按钮，关闭所有对话框。请点击输入图片...

如何将cad倒角变成直角?

方法一：使用倒角命令 打开CAD软件，在界面上绘制一个矩形。在右侧栏目中找到“倒角”命令，点击选择“倒角”命令。在命令行中输入“d”命令，然后按回车键，再输入两边倒角的距离，之后选择要倒角的两条边即可完成倒直角操作。方法二：使用圆角命令 打开CAD软件，在界面上绘制一个矩形。在右侧栏目中找到...

cad倒角和倒圆角怎么用

cad中倒角倒圆角使用方法 首先打开CAD，在菜单中选择工具栏的圆角工具。接着根据命令行中的提示，输入R+空格，这时会提示输入半径值，这里输入100+空格确认。然后，这时回到画图区域，依次点击直角的两个边。如此圆角就成功了。这是一个半径为100的圆角。红线的两个边为100。最后选择倒角，点击选中倒角...
