cad迷你看图怎么测距不对啊

调整测量单位比例。3. 通常情况下，比例默认设置为1:1（即1毫米对应1单位），根据实际的图纸比例进行调整。4. 如果遇到图纸本身的比例存在问题，唯一的解决办法是向提供图纸的人员请求一份准确无误的版本。5. 如果你使用的是CAD软件的早期版本，建议更新到最新版2018 R7，以享受新增的便捷功能和改进。

cad怎么把一个图形缩放到指定大小

以2018版本为例 例如我要让这个900的门变为650的门 选中对象，点击缩放按钮，左键指定基点后，在命令行会显示如下图：指定基点 在命令行输入参照R点击空格后，命令行指定参照长度：指定参照长度 就是鼠标左键点击指定两点（这两点就是你要缩放图形的大小）后，命令行显示指定新的长度，在命令行输入650...

caxa2018向视符号可以调节比例吗?

可以。打开图幅（幅面），在图幅设置里选择比例。注意千万不要放大缩小来适应图纸，尺寸会变。CAXA画图过程经常遇到不同比例的缩小或者放大，而标注也可以随着建立不同倍数关系，应用起来很方便。无论是cad还是caxa，都有一个绘图单位，默认情况下一个绘图单位等于1毫米，当然，也可以设置为1米。那么绘图...

AutoCAD2018标注数字太小怎么处理

AutoCAD2018是一款非常专业的制图软件，那有很多用户表示自己不知道怎么通过这款软件进行标注数字太小调节，下面就通过这篇文章给大家介绍一下，一起往下看吧！1、我们先在电脑上打开CAD软件，然后用矩形工具画一个1000*800的长方形，然后标注上数字。可以看到数字很小，根本看不清楚。2、在CAD菜单栏里...

cad中心线怎么画啊?

在CAD中绘制中心线的方法如下：打开CAD软件，确保版本不低于2018版。点击图层特性管理器，选择线型选项，加载合适的中心线。在选择线型中，点击刚才加载的点划线，确定。点击颜色选择任意颜色，这里以红色为例，确定。使用直线工具绘制中心线，有时可能会发现画出来的线并不是点划线，这是因为线型比例因子过...

cad怎么标注尺寸

工具／原料：联想y7000 windows7 CAD2018 1、打开CAD图纸，我们随便绘制几条直线。2、在命令栏输入快捷命令【QDIM】，敲击空格键。3、框选中我们需要标注的图形，继续敲击键盘空格键，在命令栏输入字母c，c代表连续标注。4、鼠标下拉，就会出现每条直线下面都有一条延长线，在点击鼠标左键，标注就完成了...

CAD2018如何把工作界面设置成经典模式

要将CAD2018的工作界面设置成经典模式，可以按照以下步骤操作：打开CAD2018软件：启动CAD2018，此时的操作界面可能不是经典操作界面。找到切换工作空间选项：在软件界面的下方，寻找一个用于切换工作空间的选项。这个选项通常位于工具栏附近，或者在一些快捷设置区域。选择AutoCAD经典选项：点击切换工作空间选项后，...

cad2018怎么调成经典模式

再次点击菜单栏中的工具选项。选择工具栏，然后在弹出的菜单中勾选标准、样式、图层、绘图、修改等常用工具栏。保存为经典模式工作空间：点击界面右下角的设置图标。选择将当前空间另存为。在弹出的对话框中，输入“经典模式”作为工作空间名称，并点击保存。通过以上步骤，你就可以在AutoCAD 2018中创建一个...

如何把cad放大或缩小

1.打开CAD2018,选择“绘图”的“矩形”绘制两个矩形。2.输入“SC”命令,选择一个基点。3.随意拉大拉小,矩形缩放或者放大。

cad怎么修改尺寸

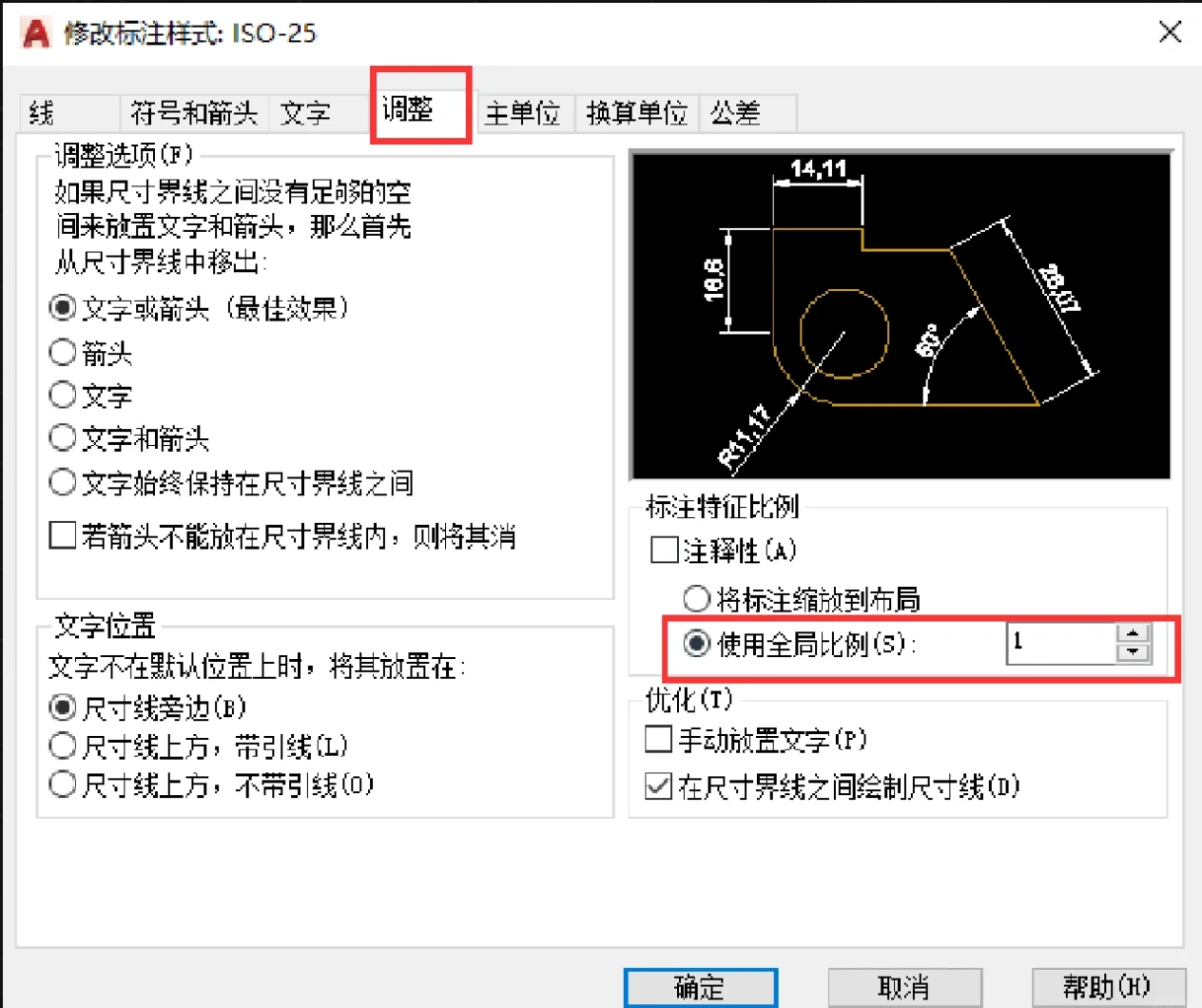

第6步、为了尺寸的形象易懂，也可以直接按照上面的步骤，直接输入文字和尺寸。第7步、输入文字和尺寸的效果。以上就是在CAD软件中，修改CAD标注尺寸的具体操作步骤及相关的示例，我们可以参考相应的修改步骤进行操作。今天总结：点击菜单栏中的“注释”。点击管理标注样式。点击修改选项。修改比例因子后面的...
