cad两根线怎么连一起

1、将两条线需要连接的端点重合，输入【pe】命令，按【回车】键【M】键即多选；2、选定两条需要连接的线，按【回车】键【J】键即合并。输入模糊距离0并按【回车】键，断线连接成功。

在CAD软件中，若要让两条不相交的线段连接，可以采用如下步骤。首先，使用“直线”命令（Line）或“多段线”命令（Polyline）绘制第一条线段。接着，绘制第二条线段，确保其一端与第一条线段的延长线上的某点对齐。随后，在CAD软件中，通过“修剪”命令（Trim）选择第二条线段，以第一条线段作为修剪...

cad多段线怎么合并?

1、在输入PE命令并已经输入了多个线段且每两段线之间保证只有一个交点，且交点处没有多余的线露出来，保证正好相交。2、用鼠标选择按下【回车】，出现【[闭合(C)\/打开(O)\/合并(J)\/宽度(W)\/拟合(F)\/样条曲线(S)\/非曲线化(D)\/线型生成(L)\/放弃(U)]:】，输入【J】，确认即可合并上述的线...

CAD怎么把两条线段连接?

在CAD中，可以使用“连接线段”这一功能来将两条线连接起来。详细解释如下：1. 使用连接线段功能在CAD软件中找到并打开“连接线段”这一功能。此功能通常在编辑工具或修改菜单中可以找到。点击该功能后，软件会提示你选择要连接的两条线段。2. 选择要连接的线段在CAD绘图区域中，选择你想要连接的两条...

CAD中有两条相交于一点的线段,怎么操作把它们合并成一条多线段?求教...

CAD中如果遇到两条相交于一点的线段，想要合并成一条多线段，可以采用纯CAD的指令操作：首先，使用PE命令，输入“M”（选择多条），确认后选择需要连接的直线或曲线；随后，输入“Y”确认将所选线段转换为多段线，若所选线段原本即为多段线，则无此选项；接着，输入“J”选择连接所选的多段线，输入...

cad中怎样把两条线无缝隙的连在一起

在使用JOIN或PEDIT命令时，用户需要确保要连接的两条线在几何位置上尽可能接近。对于多段线，用户可以通过调整其节点位置来优化连接效果。此外，还可以利用CAD软件中的其他工具，如修剪、延伸和移动等，来进一步完善连接的细节。值得注意的是，在进行线条连接之前，最好先检查线条的起点和终点是否准确对齐，...

cad中把两根断开的线连接起来的快捷键是哪个?

按回车键确认选择。系统会提示你确认操作，默认选择是“y”，直接回车即可。接下来，选择“合并”选项，系统会要求你输入模糊间距，通常默认值为0，直接回车即可。最后，完成所有操作后，按“esc”键退出编辑。此时，你会发现原本的两根线已经成功连接在了一起，形成了一条连续的线段。

CAD中怎么把多条线合并成一条线呢?

1、首先，打开一个空白的CAD文档，输入两条连接的直线，我需要把它们合并成一条直线。2、在两条直线都不选中的情况下，在下方命令栏输入“pe”,按回车键。会提示选择多段线或多条，输入“m”，按回车键。3、命令栏提示“选择对象”，我们把两条直线都选中，如图所示。命令栏显示找到了两个对象。接...

cad怎么把两条线连接成一个整体

1、首先，我们打开CAD找一个图形做示例，如图所示，该图形是由4条不同直线组成的，我需要把这4条线连接成一个整体。2、输入命令“pe”，按回车确认。3、选择其中任意一条直线，屏幕上出现提示，“是否将其转换为多段线”，我们选择“Y”。4、回车后，屏幕上会弹出如图所示菜单，我们选择“合并”。...

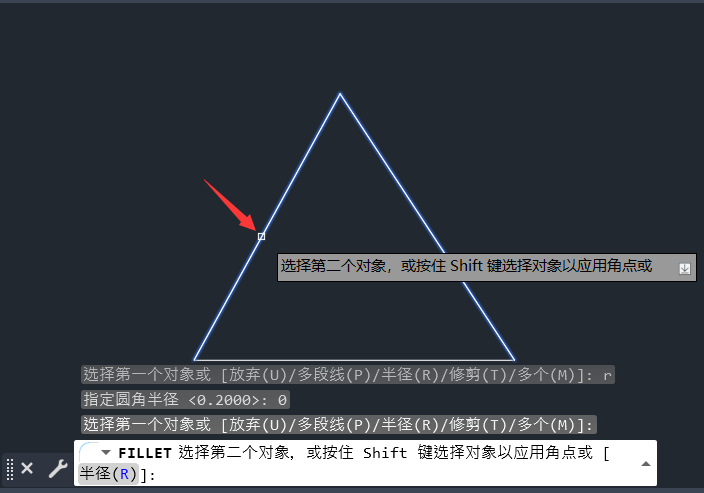

cad 怎么把两条垂直没碰到的线连一起?

1、打开软件，找到要连接的两条线段，具体如下图所示。2、输入快捷键F，具体如下图所示。3、继续输入半径指令R，具体如下图所示。4、在半径处填“0”，因为要连接功能即可，具体如下图所示。5、依次选择好两条直线，具体如下图所示。6、绘制完成，线段已连接，具体如下图所示。
