cad公差标注样式

首先，打开你的机械设计图纸，注意到两个不同公差标注，一个是对称公差（1），另一个是极限公差（2）。接着，点击工具栏上的“标注样式”图标，这将打开“标注样式管理器”，选择当前使用的样式，然后点击“修改”按钮，进入“样式修改器”。在“样式修改器”的“公差”选项卡中，你可以针对公差标注进行个性化设置。选择你需要的

怎么在CAD中为标注加上公差(上下标的那种)??

一、打开并修改标注样式打开标注样式管理器：点击“标注”工具栏中的“标注样式”按钮，或者通过菜单栏选择“格式” -> “标注样式”。选择并修改标注样式：在弹出的“标注样式管理器”中，选择一个现有的标注样式，然后点击“修改”按钮。二、设置公差格式进入公差选项卡：在“修改标注样式”对话框中...

CAD中如何设置尺寸标注样式?

1. 打开CAD软件：在桌面上双击CAD的快捷图标，打开CAD软件并进入操作界面。2. 绘制图形：在CAD操作界面内，使用绘图工具绘制需要标注尺寸的图形。3. 找到注释样式选项：在CAD的注释菜单中找到“注释样式”选项。4. 修改注释样式：点击“注释样式”选项，在弹出的对话框内找到“修改”选...

cad形位公差怎么标注

1、需要先打开一张普通的机械设计图纸，查看图中两个框出的地方。2、通常标注公差可以在“标注样式”里面设置。点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“Autocad”---“样式”打上勾就有这个样式工具条了。3、弹出“标注样式管理器”，选择...

CAD公差怎么标注啊`?

CAD公差标注的方法如下：打开图纸并定位标注区域：打开机械设计图纸，找到需要标注公差的区域，这些区域通常会有框线或特定标记。设置标注样式：点击工具栏上的“标注样式”图标，或在工具栏空白处右键选择“Autocad”>“样式”来激活样式工具条。在弹出的“标注样式管理器”中，选择当前的样式并点击“修改”...

cad中的配合公差怎么标注?如H6\/m7上下标注

1. 在CAD软件中，要标注配合公差，首先选择要标注的配合尺寸，例如H6\/m7。2. 接下来，使用尺寸工具，选择“添加配合”选项。3. 在弹出的配合对话框中，选择合适的配合类型，如过盈配合（H）或间隙配合（m）。4. 然后，设置配合公差的大小。对于H6，可以选择预设的公差值，或者手动输入所需的公差范围...

CAD中如何标注上下公差?

线性标注是CAD中常见的标注方式，它能够把直径50这样的尺寸标注出来。当我们有了直径50这样的尺寸之后，可以使用ED命令或者双击这个尺寸（这会弹出文字格式对话框，其中包含a\/b选项，撤销符号后面），输入公差值+0.02 ^ +0.01，这里的“^”是指“6”上面的那个字符。然后选中你输入的公差值+0.02 ^...

如何修改CAD标注公差的颜色和高度

在CAD中修改标注公差的颜色和高度的方法如下：修改标注公差的颜色：单个或少量标注：选中需要修改的标注，然后在属性面板中找到“文字”选项，点击“文字颜色”项，选择所需颜色进行修改。多个标注：建议使用标注样式管理器。打开标注样式管理器，选择需要修改的标注样式，然后在“文字”标签页下找到“文字...

如何设置CAD标注样式?

此外，用户还可以通过调整标注样式的其他选项，如“公差”、“隐藏”等，以满足不同的标注需求。例如，对于公差标注，用户可以设置公差的显示方式和精度，以确保标注的准确性。对于隐藏标注，用户可以设置哪些标注在图纸中不显示，以避免不必要的信息干扰。总之，通过合理设置标注样式，用户可以提高CAD图纸的...

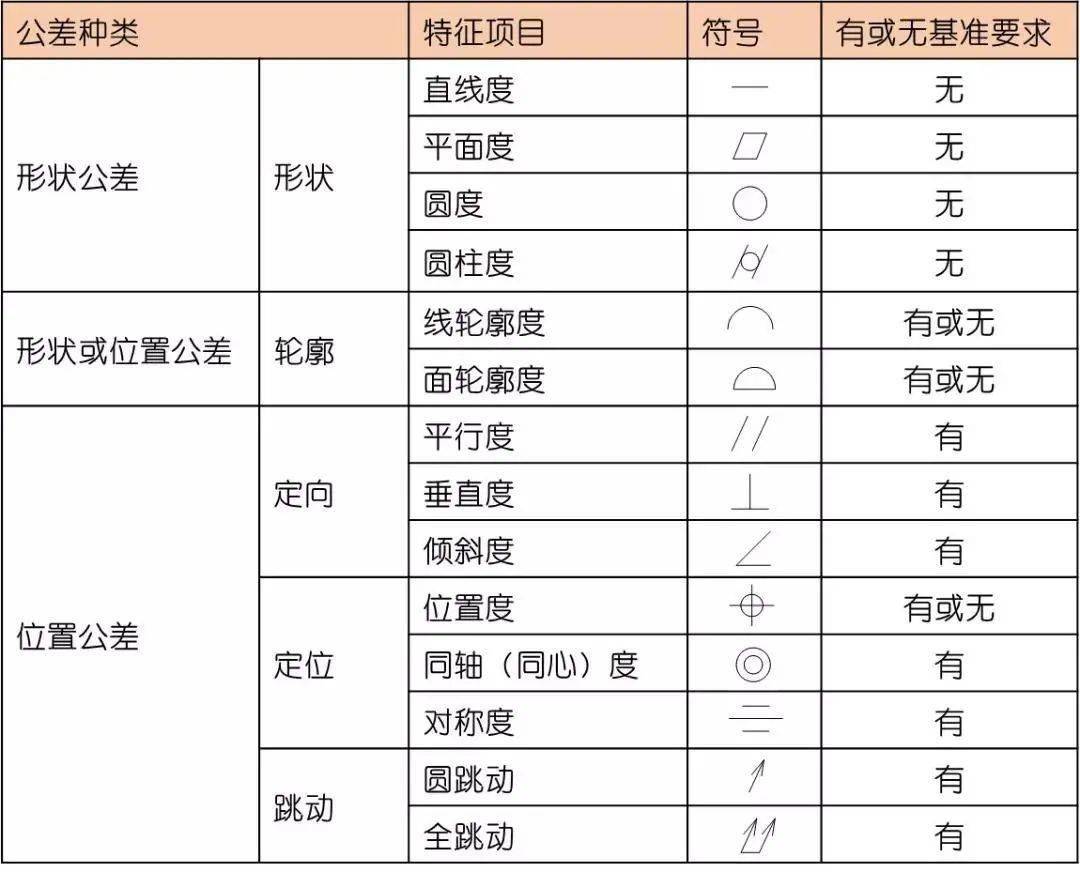

cad中怎样标注形位公差

首先选择标注中的引线,在你需要标注的地方拉出引线后右击,在第二下右击后会弹出文字格式对话框,你可以输入文字或数字后确定,不需要的话就直接确定,然后选择标注中的公差选向会弹出形位公差对话框,点击符号下的黑框会出现不同的公差符号,接着点击公差1下的黑框会出现直径符号并在后面输入数字，如果有...
