CAD怎么标注图名

在软件界面的左侧找到并点击“制图工具栏”。选择图名标注：在制图工具栏弹出的子菜单中，找到并点击倒数第三个选项“图名标注”。此时，系统会弹出一个“图名标注”的设置窗口。设置图名标注参数：在“图名标注”设置窗口中，首先输入图名，例如“首层平面图”。接着，设置图纸的比例，以确保图名标注与图纸的实际比例相匹配。然后，选择或设

CAD怎么标注图名

首先使用天正建筑、AutoCad2014，开启我们需要进行图名标注的图纸文件。在左侧的制图工具栏中，点击“符号标注”。在弹出的子菜单中，点击倒数第三个“图名标注”，系统弹出“图名标注”设置窗口。在设置窗口中，输入图名“首层平面图”，设置图纸比例以及字体样式，在窗口上方可以直接“点击输入特殊符号”。

CAD图纸中的标注比例是多少?

一般箭头大小为2.5，而文字高度为3.5。当然不同的字体是有区别，如果不是1:1，也要适当调整缩小或放大尺寸和文字比例。根据国家标准，A2纸质图幅的横向边长为594mm，竖向边长为420mm，故基本尺寸的A2图框就绘制成横向边长为594个绘图单位、竖向边长为420个绘图单位。

cad制图中1:50比例的图怎样标注标注?

1.新建一个标注样式： 名字为 1：50 2.尺寸界限超出尺寸线 1.5 3.箭头选建筑 大小为 1-1.5 4.文字选默认的txt.shx即可 高度 2.5 从尺寸线偏移 0.1 5.下面是最关键的部分了，在“调整”里找到“使用全局比例” 把框里的 1 改为50 6.同理，1：100的就改为 100 7.保存--置为当前...

cad绘图比例尺寸标注怎么弄

首先，在菜单栏找到并点击“格式”选项，接着选择“标注样式”，进入标注样式管理界面。在这里，您可以选择默认标注样式或根据需要创建新的样式。为了保持图层和标注样式的统一，直接利用当前标注样式，并点击“修改”按钮。在“修改”界面中，点击“线&rdquo...

CAD如何按比例绘图

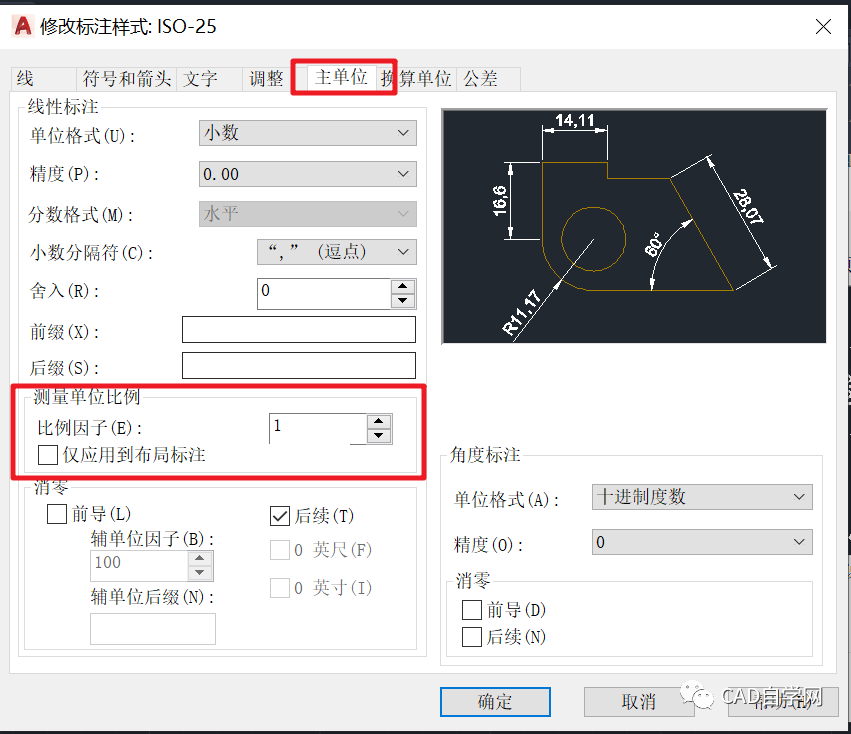

1、一般所讲的比例绘图，可以有两个意思，一个是标注时设定主单位比例因子，另一个是用合适的比例制图，我分开来讲讲。设定比例因子的方式是打开CAD，点击菜单栏“标注”，点击“标注样式”。2、在标注样式管理器中，点击“修改”。3、然后，在新面板中点击“主单位”标签，就可以设置比例因子了。设置...

cad图纸比例是怎样的呢?

（1）A1：841mm×594mm。（2）A2：594mm×420mm。（3）A3：420mm×297mm。（4）A4：297mm×210mm。标题栏用于填写零部件名称、所用材料、图形比例、图纸编号、公司名称和设计、审核、批准人员的签字。每张图的右下角都应该有一个标题栏。在常规图纸上，标题栏的格式和尺寸应按照gb10609.1-89的...

cad图形标注尺寸怎样统一比例?

A1：841*594 、A2：594*420 、A3：420*297。1、首先打开CAD制图软件，进入制图软件主界面。2、外框没有全局宽度，全局宽度数值为0。3、然后内框尺寸长度为390mm，内框尺寸宽度为287mm。4、接着设置内框全局宽度数值为1。5、最后设置外框与内框的位置也有固定的参数设定。

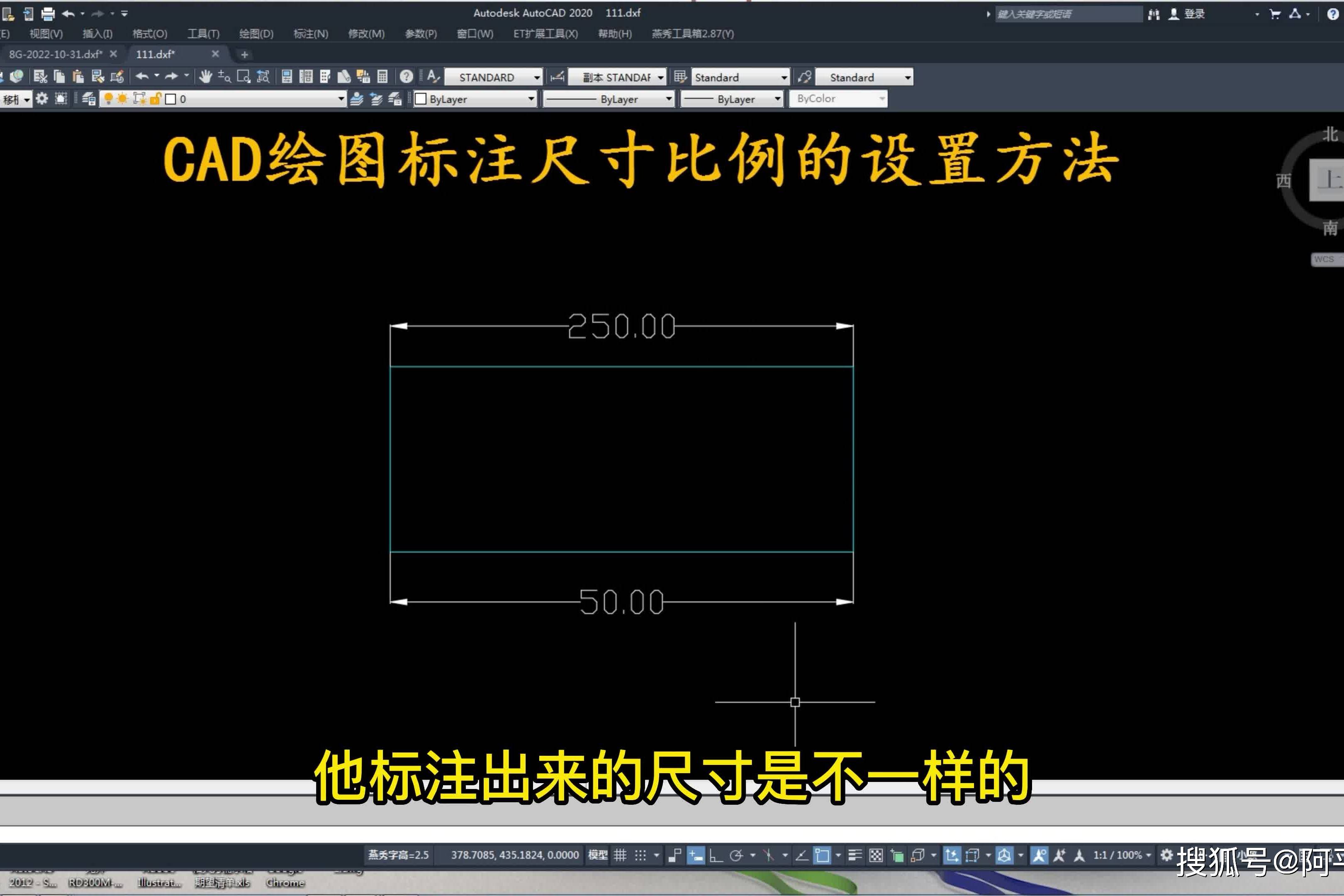

cad尺寸标注比例设置(cad怎么标注比例尺寸)

1. cad怎么标注比例尺寸 1、首先，我们在CAD的命令行输入快捷命令D，打开标注样式管理器，点击【修改】。2、在【调整】选项卡中，我们可以看到下方有一个【使用全局比例】选项，在这里我们将比例改大，具体数值大家可以根据自己的情况进行设置，这样我们标注的数字就会变大啦~3、另外在这里我们还可以进行...

cad不同比例的图的标注尺寸在一个图幅怎么设置?

1、首先点菜单栏中【标注】，然后在下拉工具栏中选择【标注样式】命令。2、然后出现如下对话框。3、接着在【线】选项卡中做如下设置。4、然后在【符号箭头】选项卡作如下设置。5、在【文字】选项卡作如下设置。6、最后点确定置为当前保存，点菜单栏【标注】，选择下拉菜单中【线性】标注命令。7、...
