cad制图文字标注设置

1、首先,打开中望CAD软件，然后直接在这个空白的CAD中添加文字标注。2、然后,直接输入快捷键LE 在CAD中如何添加文字标注 3、接着按enter键确定, 然后根据提示指定第一个引线点，这个操作需要判断是否需要引线。在CAD中如何添加文字标注 4、接着按enter键确定，然后输入文字宽度。在CAD中如何添加文字标注 5、选择是否为多行文字，

CAD机械制图中怎样标注半圆球和圆球?

按《机械制图》国家标准来进行标注，如下图：SR表示球的半径，Sφ表示球的直径SR3,表示半径为3的球体，半球和圆球都一样的数字前加SR

cad尺寸标注快捷键是什么?

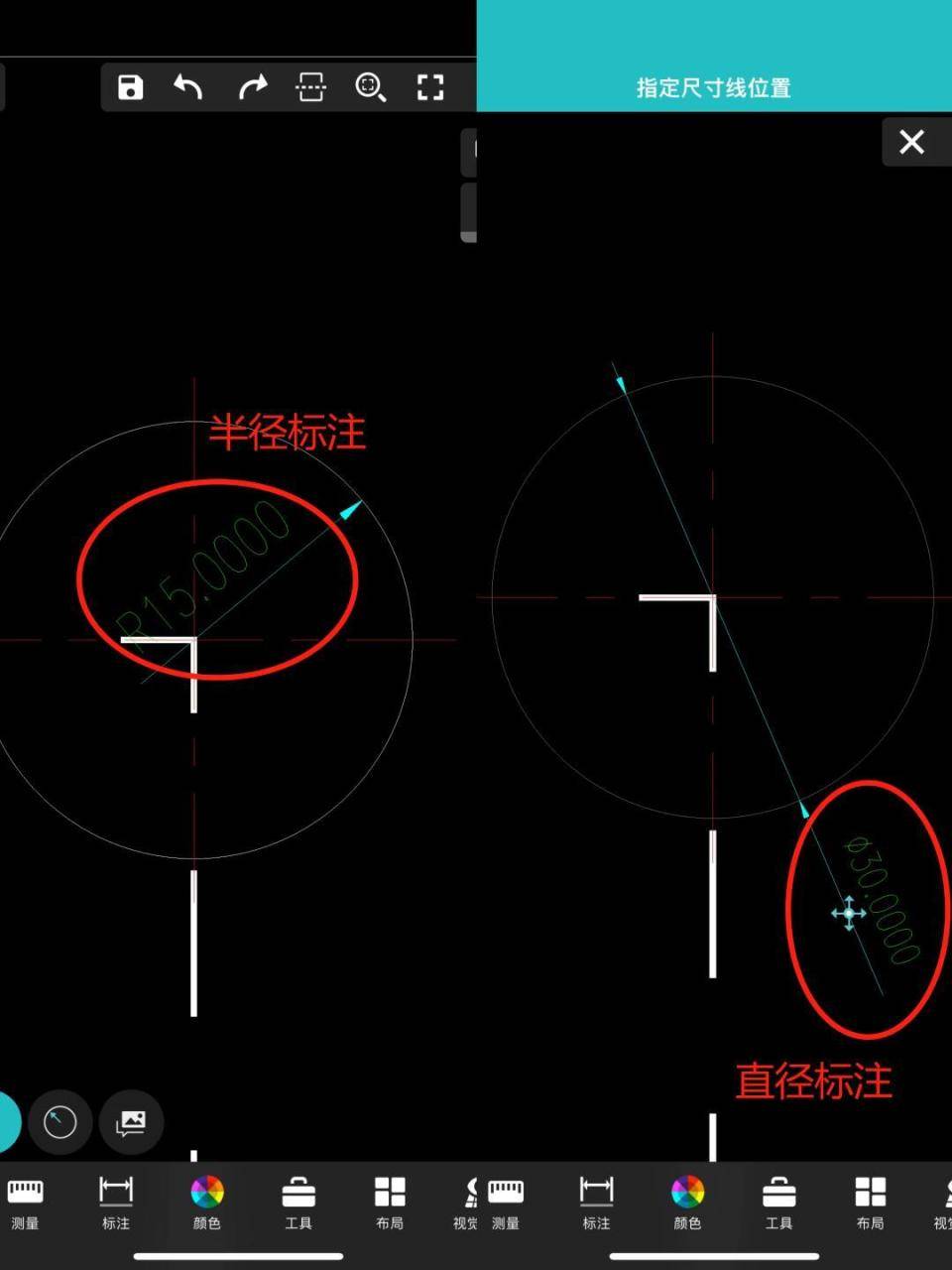

- 径向尺寸标注：Dimradius - 角度尺寸标注：Dimangular 3. 文字标注快捷键 - 单行文字标注：Text - 多行文字标注：Mtext - 编辑文字标注：Ddedit 4. 标注样式快捷键 - 标注样式管理器：Dimstyle - 修改标注样式：Dimstylemodify - 应用标注样式：Dimstyleapply CAD软件的作用包括：1. 提高设计效率：C...

CAD图纸尺寸标注?

（1）A1：841mm×594mm。（2）A2：594mm×420mm。（3）A3：420mm×297mm。（4）A4：297mm×210mm。标题栏用于填写零部件名称、所用材料、图形比例、图纸编号、公司名称和设计、审核、批准人员的签字。每张图的右下角都应该有一个标题栏。在常规图纸上，标题栏的格式和尺寸应按照gb10609.1-89的...

cad的尺寸标注是怎么样的?

标准CAD图纸（A0、A1、A2、A3、A4)图框、标题栏及明细栏尺寸 样式 字体 是多大？文字和标注字体大小？A0 1189841 、A1 841594 、A2 594420 、A3 420297  、A4 297210 ，标题栏 18048 文字高度3-5（试文字样式而定）。操作方法如下：1、首先打开CAD制图软件，进入制图软件主界面。A3图框分为...

CAD制图中如何标注尺寸?谢谢

在CAD制图中，进行尺寸标注是基本技能之一。开始之前，确保已打开标注工具。你可以通过在菜单工具栏右击，然后选择标注选项来实现这一目标。标注工具栏中，最左边的两个选项就是直线标注工具。当你将鼠标指针放在其中一个工具上时，会显示相应的操作提示，帮助你了解如何使用。如果你对操作还有疑问，随时可以...

cad制图怎么连续标注多段线

1、在做出一个标注的基础上，用CAD以文件的形式打开所需要标注的图形就可以了。2、在CAD的菜单栏中点击标注这个按钮，会弹出很多选项，选择快速标注下面的线性进行标注即可。3、如果使用线性标注的话，就得选择标注的第一点和第二点才行 4、这样一来，在确定标注的第一点和第二点之后即可拉出标注线...

cad一键标注所有尺寸

1、在cad编辑区中输入快捷指令“QDIM”，按下空格键。2、在编辑区，选择要标注的几何图形。3、指定尺寸线放置的位置，即可快速标注全部尺寸。CAD的软件功能 cad制图软件是计算机辅助设计（Computer Aided Design，CAD）领域最流行的CAD软件包，此软件功能强大、使用方便、价格合理，在国内外广泛应用于机械、...

CAD制图怎么标记数字或是文字

CAD制图中，标记数字或文字是一项基本技能。首先，你可以使用快速引线命令，该命令允许你快速设置引线样式和字体，进而进行精确标注。在这个过程中，你能够灵活调整引线的样式，确保标注的清晰度和准确性。其次，CAD中有一个名为“A”的写字命令，当你点击后，系统会弹出一个类似于文本框的界面，你可以在...

如何使用CAD标注沉孔、深度锥度、斜度等符号?

浩辰CAD提供了gdt.shx字体，此字体支持多种尺寸标注符号。当需要输入特定符号时，只需输入对应字母即可。具体操作步骤如下：1. 打开浩辰CAD软件，执行多行文字Mtext命令，接着在文字编辑器中选择字体“gdt.shx”。2. 根据需求输入相应的字母，以实现不同符号的显示。例如，输入“V”将显示柱型沉孔符号...
