cad图层设置国家标准

cad图层设置的国家标准:01 层颜色为白色 ，线型为 粗实线 ， 线宽0.7；图层02颜色为红色，线型为 细实线 ，线宽为0.25；图层04颜色为黄色，线型为虚线，线宽为0.25；图层05颜色为青色，线型为中心线，线宽为0.25；图层07颜色为洋红(magenta)，线型为双点划线，线宽为0.25；图层11颜色为绿色，线型为细实线（文字 符号)，线宽为0.35；图层12颜色为红色 ，线型为细实线（尺...

cad图层设置的国家标准什么?

1. 粗实线：线型为Continuous，颜色为绿色，线宽为0.70毫米。2. 细实线：线型为Continuous，颜色为白色，线宽为0.35毫米，包括细实线、细波浪线、细折线。3. 细虚线：线型为Hidden，颜色为黄色，线宽为0.35毫米。4. 细点画线：线型为Center，颜色为红色，线宽为0.35毫米。5. 双点画线：线型为Ph...

CAD制图标准中,中线、尺寸线、外轮廓线的线型和线宽是多少

外轮廓线是表示零件外边界的线条，应使用粗实线表示。根据国家标准，粗实线的线宽范围为0.5～2mm，具体宽度可以根据图纸的实际大小进行选择。在电脑制图中，通常会选择0.35～0.5mm的线宽。综上所述，CAD制图标准中，中心线应使用点划线表示，尺寸线应使用细实线表示，线宽均为0.5；而外轮廓线应使用粗...

cad图层设置的国家标准什么?

粗实线：线形Continuous，绿色，线宽0.70毫米，通常用于表示物体的主要轮廓。细实线：线形Continuous，白色，线宽0.35毫米，细实线、细波浪线和细折线均在此范围内，用于辅助线或区分不同层次。细虚线：线形Hidden，黄色，线宽0.35毫米，用于表示不可见的轮廓或虚线边界。细点画线：线形Center，红色，线...

cad图层设置的国家标准是什么?

cad图层设置的国家标准：CAD图样中图层、线型、颜色和线宽设置规定 图层名 线型 颜色 线宽 内容 粗实线 Continuous 绿 0.70 粗实线 细实线 Continuous 白 0.35 细实线、细波浪线、细折线 细虚线 Hidden 黄 0.35 细点画线 Center 红 0.35 ...

CAD制图标准中,中线、尺寸线、外轮廓线的线型和线宽是多少

学习机械制图国家标准是至关重要的。如果提到的“中线”是指中心线，那它应该采用点划线表示，以体现其特殊地位。尺寸线则通常使用细实线，便于区分和标注尺寸信息。点划线和细实线都属于细线，选择线宽为0.5毫米即可满足标准要求。至于“外轮廓线”，它是图形的边界线，通常采用粗实线表示。标准线宽范围为...

CAD制图标准中,中线、尺寸线、外轮廓线的线型和线宽是多少

点划线和细实线都属于细线范畴，因此在设定时，通常会选择0.5的线宽。而对于外轮廓线，应使用粗实线来表示，其标准宽度为0.5～2mm，具体选择还需根据图纸的大小来决定。在使用电脑软件绘制时，为了适应屏幕显示，通常会选择0.35～0.5mm作为外轮廓线的宽度。这些标准能够确保图纸的清晰度和准确性，有助...

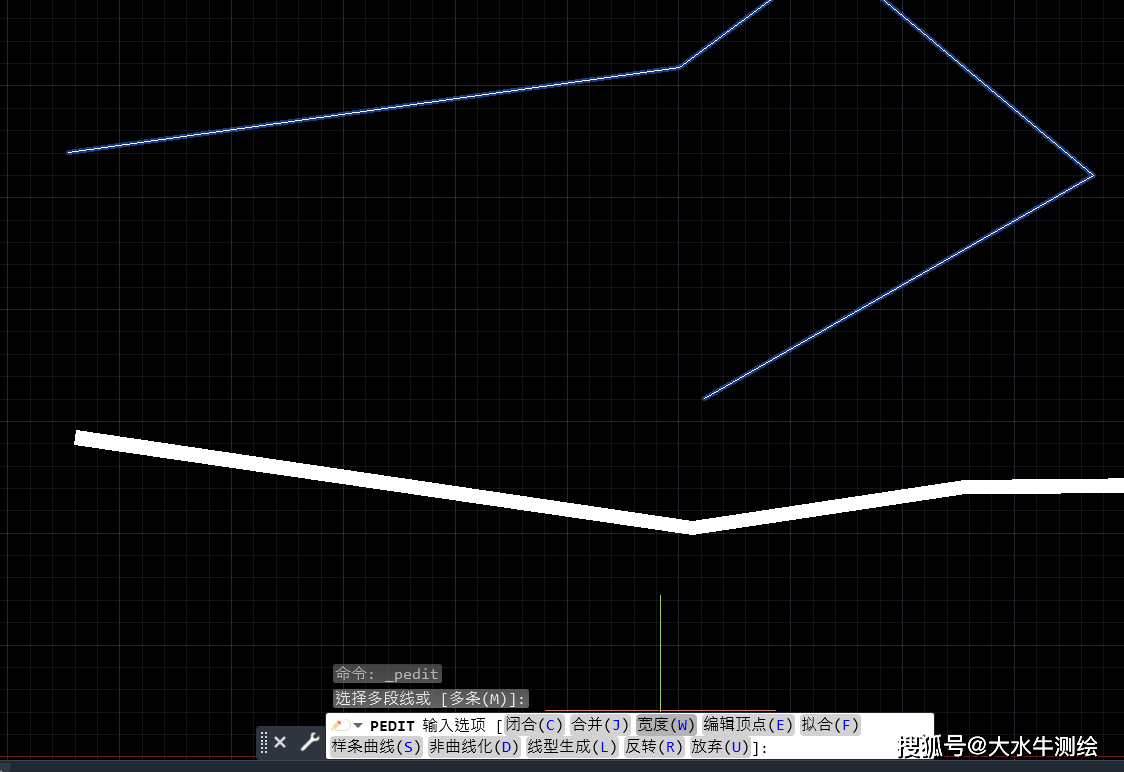

如何设置CAD线宽?

CAD线宽标准 (A)国家标准推荐两组.建议 A3以下,粗用0.5mm,细用0.25mm A3以上,粗用0.7mm,细用0.35mm (B)设计使用的线宽没有固定的标准,通常采用：外廓线线宽为0.0.8,剖面线、虚线为0.15~0.3,中心线0.15~0.3,修改云0.0.5,断开线、双点划线都按照0.15~0.3设置,一般来讲图形大于...

机械制图用AUTOCAD里,中心线层一般都是红色吧?线型用center2还是ACAD IS...

1）基本线型 根据国标GB\/T 17450－1998《技术制图 图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。表2基本线型及应用 2）图线的宽度 图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm...

cad什么情况用粗实线与细实线

3. 根据国家标准GB\/T 4457.4-2002，同类图线的宽度在同一图样中应保持一致。在机械制图中，通常采用粗线和细线两种线型。4. 粗线的宽度应根据图样的大小和复杂程度，在0.5~2mm之间选择，而细线的宽度约为粗线宽度的一半。5. 在机械制图中，过渡线用于表示零件表面因圆角过渡而产生的相贯线，其两端...
