在CAD里面如何让两个圆弧之间连接圆滑?

1、选中要进行圆滑过渡的圆弧或圆。2、选择导圆命令，单击导圆命令。3、输入R，输入导圆的半径。4、依次单击要选择圆滑的圆弧，即可。

如何修改cad中圆弧线的大小弧度?

cad云线大小弧设置方法：1、首先使用ordercard2014开启需要修改的弧长和方向的图形文件。2、在CAD绘图区左侧绘图工具栏中点击第八个选项“修订云线”快捷键：REVC（REVCLOUD），进入到修订云线绘制命令。3、输入弧长命令A，按下空格键确定，即可进入到弧长设置。4、依次输入最小弧长设置，按空格键确定。5...

CAD绘制两条直线怎么形成圆弧

1. 启动CAD绘图软件，使用工具栏中的“直线”工具绘制两条直线。或者，在命令行输入“LINE”命令来绘制直线。2. 完成直线绘制后，通过菜单栏选择“修改”→“圆角”命令，或者在命令行输入“FILLET”命令来调用圆角功能。这会中断直线并创建一个平滑的弧形连接。3. 命令行会提示选择要圆角的对象。首先选...

怎样用CAD计算圆弧的长度和面积

1. **使用标注功能**：在CAD的菜单栏中，选择“标注”->“弧长”，然后根据提示选中要测量的圆弧。选择后，CAD会自动在圆弧旁标注出其长度。2. **利用LIST命令**：在命令行中输入“LIST”并回车，接着根据提示选中圆弧。CAD会在命令行或弹出的窗口中显示圆弧的详细信息，包括弧长。3. **查看特性...

绘制的圆弧总是变的不圆应当怎样解决

如果问题持续存在，可能是CAD软件本身的bug或兼容性问题。尝试更新CAD软件到最新版本，或查看软件官方支持论坛以获取可能的修复补丁。检查硬件性能：在某些情况下，硬件性能不足也可能影响圆弧的显示效果。确保计算机硬件满足CAD软件的最低系统要求，并考虑升级硬件以提高绘图性能。重新绘制圆弧：如果以上方法都...

CAD把圆弧变成样条曲线的命令是什么?

pedit 先将园弧转换成多段线，然后再运行这个命令将多段线使用“样条曲线”选项转换成样条曲线。

CAD绘制的圆弧怎么都变成折线?

我们在绘制图形的时候，一些曲线往往会变成折线或直线，比如用CAD绘制的圆弧会变成折线，这个目的是提高显示速度，而将曲线用折线代替。其本质上显示的对象依然是曲线，只不过是显示上的一种错觉罢了。同样地，打印出来依旧是曲线。对以上发生的情况，我给出的解决方法如下，希望对大家有所帮助。1.找到CAD...

怎样将CAD中的样条曲线转换成圆弧?

请注意，不同版本的CAD软件可能在命令名称、选项布局或系统变量设置方面存在差异。因此，在实际操作中，建议参考具体CAD版本的官方文档或在线帮助资源。此外，如果CAD软件中未直接提供将样条曲线转换为圆弧的命令或选项，可能需要通过其他方法（如编写脚本或使用第三方插件）来实现这一目标。

像这样掌握CAD里的“圆弧命令”,绘图事半功倍哦!

详情请查看视频回答

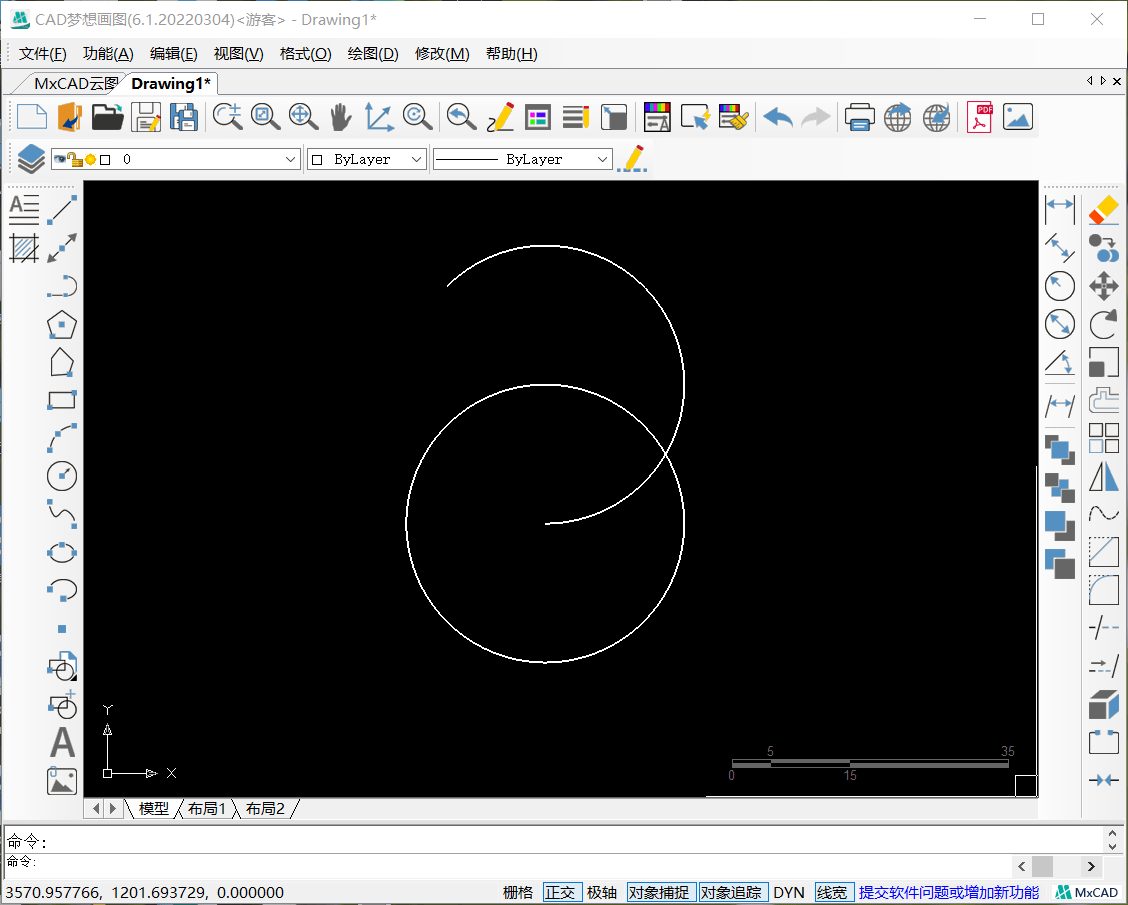

CAD里面的圆弧怎么画?

圆弧的绘制方法很多，默认是三点绘制：在cad里面，圆弧的起点按逆时针到端点。了解方向后，绘制圆弧就可以控制想要的弧度了。
