cad怎么把圆分割为多段圆弧

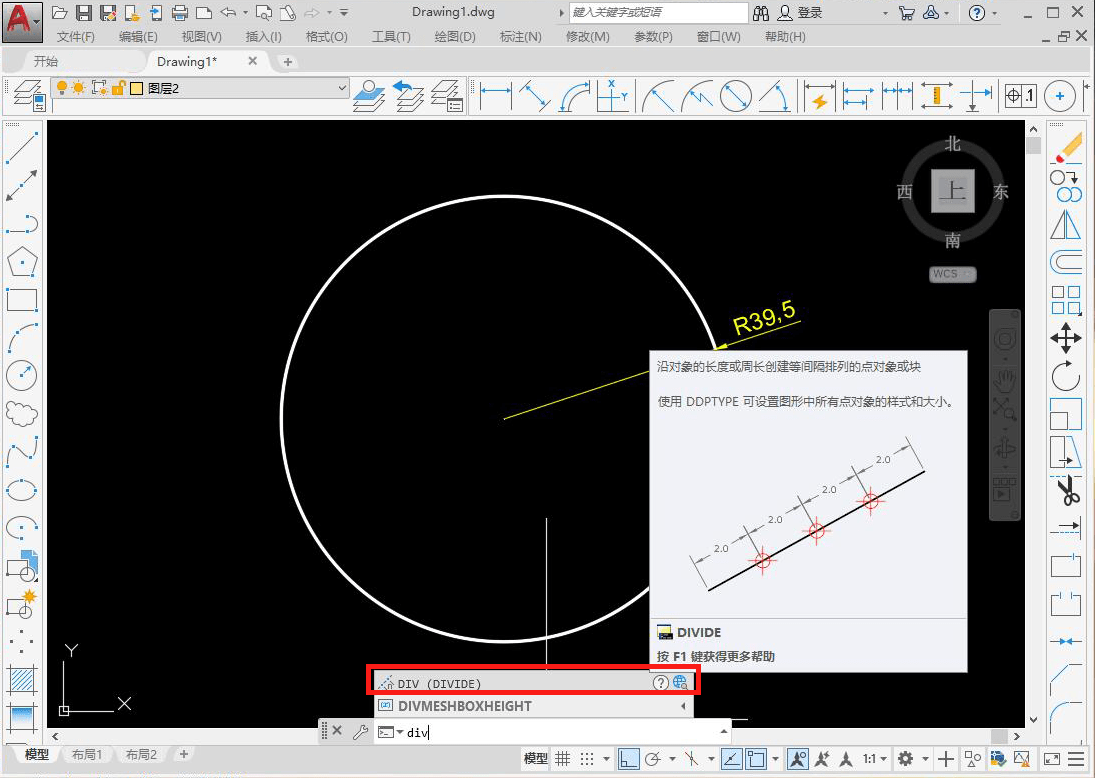

1.首先打开CAD绘图软件，进入绘图界面，在左侧工具栏中选择圆工具，任意绘制一个圆作为演示。2.接着在下方命令行输入定数等分命令快捷键“DIV”，点击回车执行。3.根据命令行提示选择要定数等分的对象，点击选择圆。4.选择对象后，根据提示输入线段数目，小编输入数目“6”作为演示。5.如果这时圆线段上并没有任何变化，可以修改点样式。点击

怎样用CAD把圆弧平均分成多段?

1、如题所述，“在CAD中等分圆弧”，要用到“定数等分”命令，方法具体如下：（本例基于AutoCAD 2016版本，其它版本略有出入）格式-点样式，打开“点样式”对话框，如图所示，设置合适的点样式，单击确定按钮关闭对话框。2、单击“定数等分”命令按钮，如图所示，提示“选择要定数等分的对象”，移动鼠标...

如何把圆弧分成几段,怎么分的。

打开需要等分弧线的CAD图纸。在命令行中输入“DIV”命令或者选择“绘图”菜单下的“点”选项，再选择“定数等分”命令。根据提示选择需要等分的弧线，输入需要等分的段数，然后按“Enter”键确认。完成以上步骤后，弧线就会被等分成指定段数的线段。另外，还可以使用“MEASURE”命令或者“SCALE”命令等其他方...

怎么把CAD中的圆弧等分5份呢?

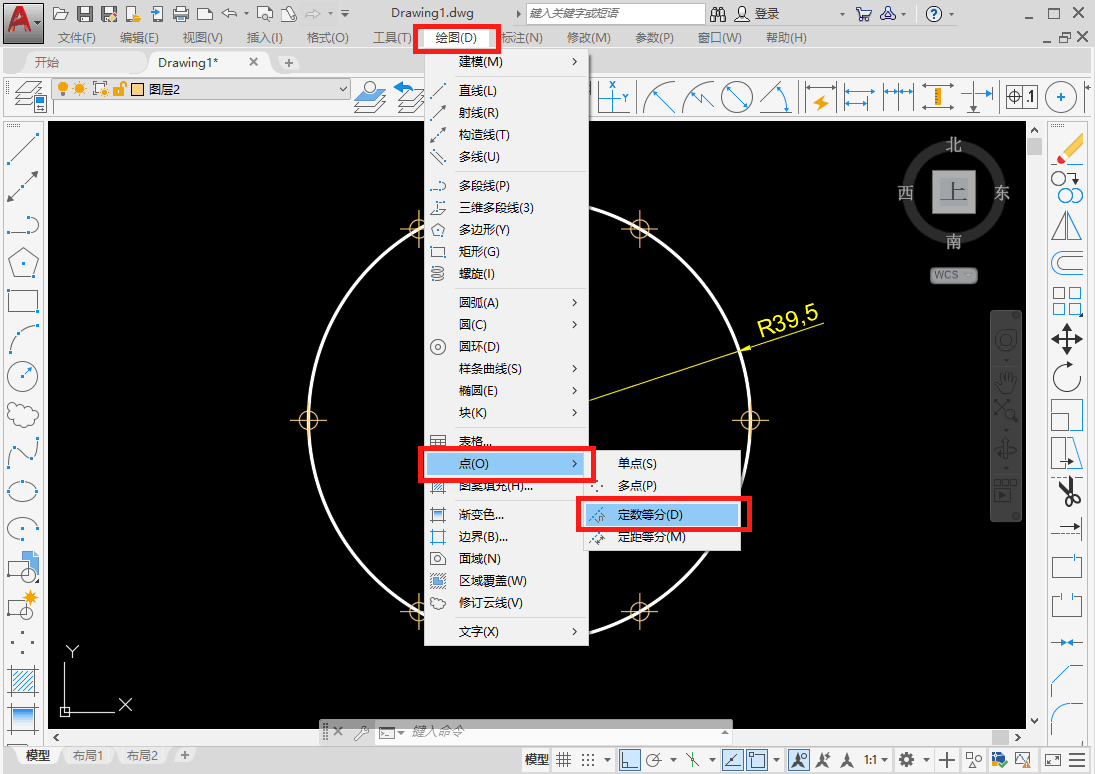

1、打开CAD，先画一个圆弧。2、画好圆弧后，点击绘图。3、点击绘图后，点击点-定数等分。4、点击定数等分后，选择对象，然后输入5，空格键确定。5、确定5等分后，但是还看不出来因为点太小。6、点击格式-点样式。7、点击点样式后，选择点的样式，然后点击确定。8、点击确定后，就可以看到等分的点...

cad怎么把弧度平分

可以使用命令“DIVIDE”来把弧等分。具体步骤如下：明确使用命令“DIVIDE”可以把弧等分。在CAD中，命令“DIVIDE”可以把任意线段、圆弧等等分为指定的数量，并在等分点处创建点、文字等内容。因此，使用该命令可以很方便地将弧等分。使用“DIVIDE”命令等分弧的具体步骤如下：首先选择“DIVIDE”命令，然后...

请问cad怎样给弧线等距离分段

绘制弧线：使用CAD中的绘图工具，如“圆弧”命令，绘制出你需要进行等距离分段的弧线。输入定距等分命令：在CAD命令行中输入me，然后按回车键确认。选择等分对象：使用鼠标指针点击选择你想要进行等分的弧线。输入等分距离：在命令行中输入你希望每段弧线的长度，例如240，然后按空格键或回车键结束输入。确认...

cad怎么等分圆弧

1.首先，绘制出需要等分的圆弧。2.选择“分割对象”命令。 在CAD软件中，可以通过键入“DIVIDE”命令或在主菜单上选择“分割对象”来进入分割对象命令。3.输入分割点数。 在分割对象命令中，CAD将要求您输入要在圆弧上创建的点数。键入所需的点数，并按下Enter键。4.选择圆弧。 接下来，CAD会提示您...

请问各位高手,CAD绘制的椭圆怎样分解成若干段圆弧

回答：使用“打断”功能就可以实现。也可以直接使用点绘法绘制圆弧

CAD中怎样把圆弧分段,并等分

1、 在工具选项栏里选择绘图 2、绘图选项中选择点，并选择定数等分，输入需要等分的数值 3、输入需要等分的数值，空格完成等分

CAD圆弧怎么分段

3、当然，我们也可以直接在命令行输入“DIVID”命令，从显示的命令列表中找到“DIVID”(拆分)命令，然后单击运行该命令。4、如图所示：下一步，根据命令行的提示，依次选择相应的圆弧，然后输入相等的线段数，按回车键确认完成相等线段的操作。5、一方面，通过以上操作，圆弧的等分已经完成，但是等分点不...
