cad弧形箭头如何画出?

1、首先打开cad，直接输入“pl”命令，回车，在cad中确定起点，这时不能急着定第二个点，因为画弧形箭头，所以在下方的“指定下一点”,要选择"A”，2、紧接上一步，输入a，回车，然后指定圆弧的下一点，确定圆弧点后，看到下方命令栏中，要选择"w"，3、紧接上一步，输入w，回车，然后指定两个端点的宽度，输入“50”，回车，再输入“0”，回车即可，如图所示，最后用鼠标...

CAD如何绘制弯曲的箭头?CAD绘制弯曲的箭头的方法

CAD绘制弯曲的箭头的方法 1.打开CAD软件，在下方命令栏中输入【PLINE】，指定端点宽度为【60】，长度为【600】，画出横线。2.在该命令下面选中【圆弧】，半径输入【50】。3.点击选择该命令里面的【长度】，输入为200，画出一个反向的直线，效果图如下。4.将指定肩头的起点宽度设为【60】，端点宽度...

CAD中如何画弧形箭头引线cad画弧形箭头引线的方法

1、在屏幕右下方输入命令“PL”2、指点起点：鼠标点下（确定引线起点的位置）3、输入A（圆弧）4、指点弧形的端点:鼠标点一下 5、输入W（宽度）6、指点起点的宽度：8 7、指点端点的宽度：0 8、指点结束位置。大家都在看:  How to make a Latina Girl Fall for You: 10 Steps...

cad箭头线怎么画

AAW和AAE命令画弧形箭头：在命令行输入“aaw”空格，指定第一点、第二点，第三点作为指示箭头；若输入“aae”空格，指定第一点、第二点也可完成弧形箭头绘制。借助软件功能画箭头：风云CAD编辑器：下载打开软件，调用“PL”命令，指定折线起点，设置多段线线宽，先将起点和端点宽度设为5，确定下一点后...

cad如何画弧形箭头

打开CAD软件，选择绘图工具中的“圆弧”功能。根据需要选择起点和终点，以及弧线的弯曲程度。2. 添加箭头符号：完成弧线的绘制后，选择“箭头”工具。在工具属性中，选择适合的箭头样式和大小。将箭头放置在弧线的起点或终点，根据需要进行调整。3. 调整细节和完善图形：可以通过编辑...

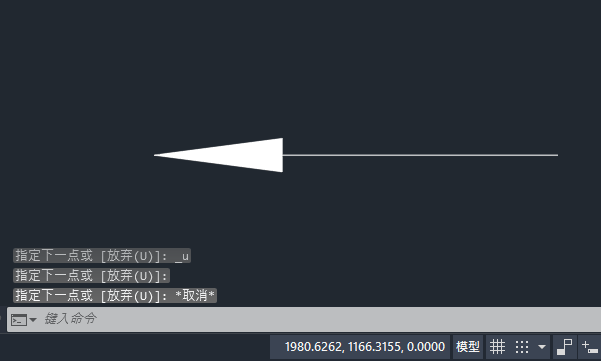

Auto CAD中弯曲箭头和直线箭头如何绘制修改

在Auto CAD中绘制和修改弯曲箭头与直线箭头的方法如下：直线箭头的绘制与修改： 绘制： 确保正交模式开启，以保持直线的垂直或水平方向。 使用“PL”命令绘制直线箭头，从起点到箭头端点。 通过选择“W”指定宽度，设定箭头的长度和宽度。 完成直线部分后，可通过拉伸调整箭头的长度。 修改： ...

cad如何画弧线箭头

用多段线画就是pline命令 起点宽度设为1中间的点的宽度设为1箭头的起点宽度大于1终点等于1 如果要画弧状箭头在可以在花多段线的时候从命令栏里按提示选择 ~~~上面内容我也是从论坛上看到的，不知道是否对你有帮肋，我也好几年没用CAD了

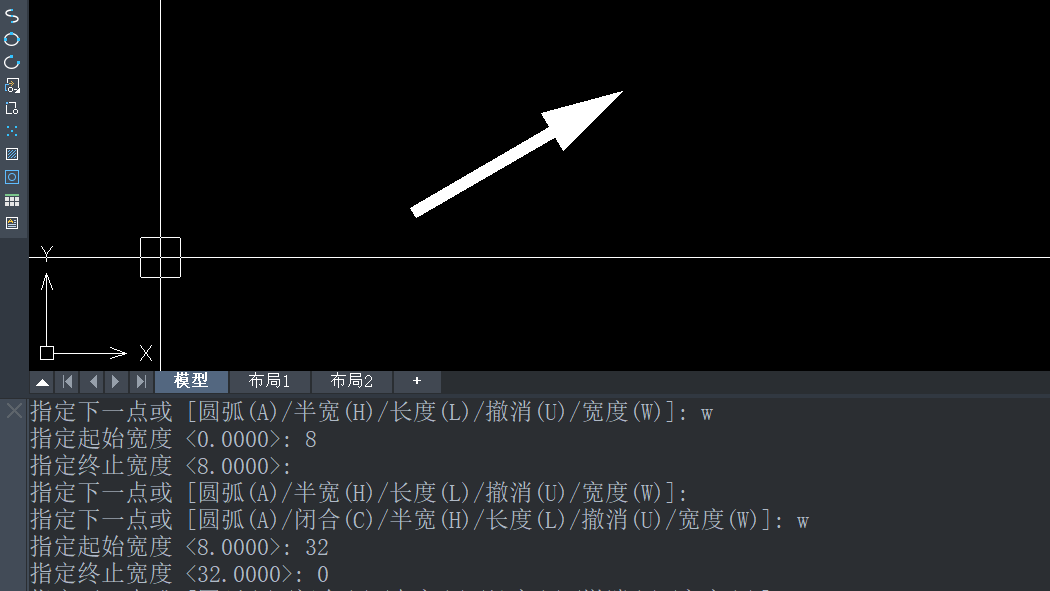

cad中箭头怎么画出来?

1. PL命令的使用：在CAD界面下端的命令行中输入“PL”命令，按回车键，即可调用多段线命令。此命令可以绘制直线和圆弧，并且可以设置线宽。为了绘制箭头，我们首先绘制一条多段线，然后设置线宽以形成箭头的形状。2. 箭头的绘制步骤：使用PL命令绘制箭头需要三个步骤。首先，输入PL命令并指定起点；其次，...

CAD这种箭头如何画的?

第一步：在命令行输入“pl”，然后点击第一个点（先别急着点第二个点）。第二步：在下方指令栏中选择“圆弧”，直接点击它即可；第三步：点击第二个点的坐标，这样就能画出一个圆弧。第四步：点击下方的“宽度”，设置起点和终点的线段宽度。第五步：这里还是将起点宽度设置为“100”，端点宽度...

怎样用CAD画一个路标箭头?

输入“A”快捷键，按空格键或回车键确认。画出一个半圆弧，作为路标箭头的指向部分。确保圆弧的起点和终点分别与直线的两端相连。绘制箭头尾部直线：输入“L”快捷键，按空格键或回车键确认。在半圆弧的另一端，画出一条长度适中的直线，作为箭头的尾部。绘制箭头：再次输入“W”快捷键，按空格键或回...
