为什么CAD的坐标和实际相反

例如，在大地上进行工程测量时，X通常代表纵坐标，而Y代表横坐标，这与CAD中的定义是相反的。这种差异可能会导致一些混淆，但实际上这只是符号上的区别，如果仅从坐标的纵横方向来考虑，两者是一致的。专业测绘局提供的坐标数据通常是以大地坐标的形式给出的，具体数值会明确标注横坐标和纵坐标。在CAD中导入这些坐标时，可以通过输入

cad中坐标标注xy值为什么是反的?

因为测量坐标和数学坐标是相反的。具体为：数学中的平面直角坐标使用垂直轴作为y轴，从原点开始为正，向下为负；水平轴为x轴，从原点向右为正，向左为负。象限按逆时针方向编号。测量上的平面直角坐标系以纵轴为x轴，该轴从原点到北是正值，而南边是负值。东西方向的水平轴是y轴，从原点起的东方是正...

2章CAD图上坐标标注XY为什么是反的

尽管ZWCAD中的UCS功能与AUTOCAD有所不同，但在效果上并不逊色。唯一不同的地方在于，在ZWCAD中切换三维坐标后，用户需要自行定义一次。这虽然对用户的操作增加了一步，但对于初次接触三维坐标转换的用户来说，却能更容易接受。因为在切换三维坐标后，该功能可以帮助用户自定义所在的操作界面，即使当前视图不...

cad输入坐标 XY颠倒了怎么办

你是说X变成竖直方向，而Y变成了水平方向吗？那就用旋转坐标工具 先绕Z轴旋转90度，再绕Y旋转180度，就变回正常的坐标了 还有一个方法，就是先画一个长方体，然后用三点坐标工具定义你要的坐标，就行了

cad坐标xyz怎么调回xy

cad调出xy坐标的具体解决步骤如下：1.在cad中先画两个简单的图形。2.输入UC命令，在弹出的UCS窗口中我们切换到设置上。3.接下来我们用UCS命令设置一个原点，输入UCS命令。4.接着提示操作，指定一个原点，我们选矩形的左下角，然后空格确定。5.这时我们再用UC命令，再到UCS的设置里面，将显示于UCS...

...?为什么cad坐标和实际相反?cad中输入一个点的坐标,是否调换xy...

如果不按照这一顺序输入坐标，将会导致坐标值出现颠倒的情况。例如，如果在输入坐标时将X坐标放在前面，Y坐标放在后面，那么生成的图形将会出现位置偏差。这种偏差在实际应用中可能导致严重的错误，特别是在建筑、机械制造等领域。因此，熟悉并正确应用CAD坐标输入规则至关重要。为了帮助用户更好地理解和掌握...

cad输入坐标 XY颠倒了怎么办

2012-08-13 cad2010绝对坐标输入的时候要不要把xy的值颠倒?为什么 1 2013-03-19 cad中怎么对调xy坐标?因为测量坐标与cad坐标是相反的 11 2016-05-21 ...?为什么cad坐标和实际相反?cad中输入一个点的坐标... 4 2013-12-29 CAD标注的坐标和图纸原有坐标的 XY数据反了是怎么回事? 38 2011-02-03 ...

CAD图上坐标xy相反?

重新做下就好了。你输入UCS，点确定，再确定一下，就是世界坐标的位置 如果方向不是你想要的，就输入UCS 确定后，先点一点做为坐标的原点，再点两点做为XY的方向。

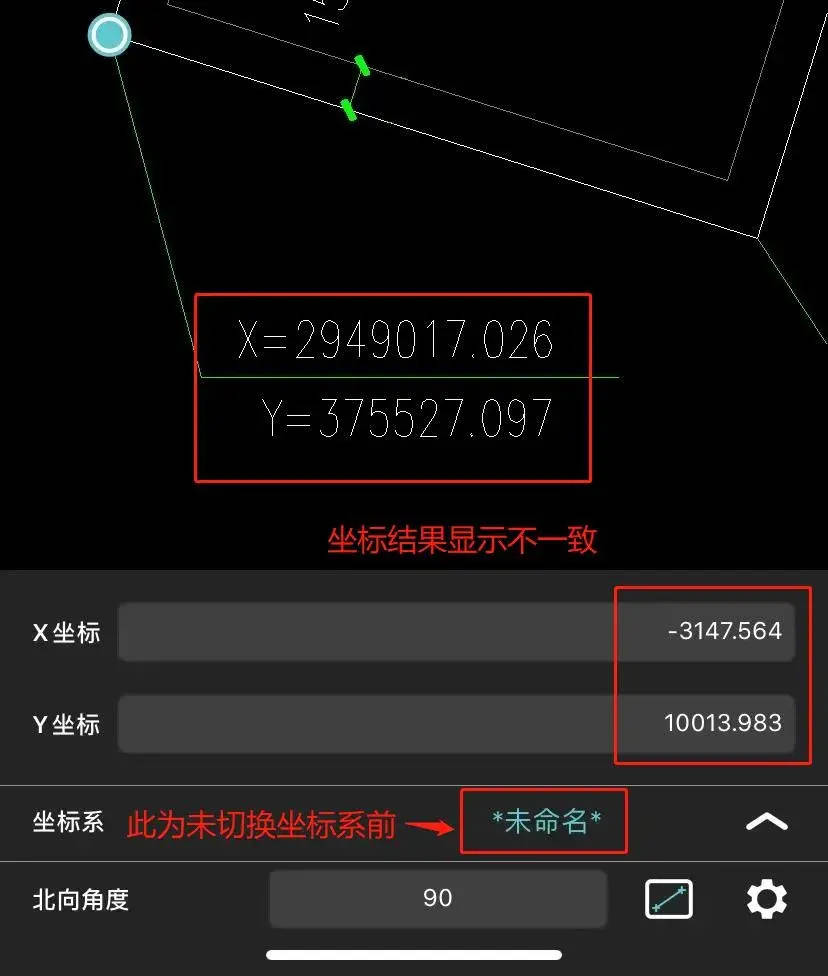

为什么在CAD图中的X、Y坐标值和实际测量的坐标值是相反的?就是实际中...

cad中x水平方向，y竖直方向。通常认为上北下南。实际测量是大地坐标系，x代表北方，y代表东方。所以会搞反。

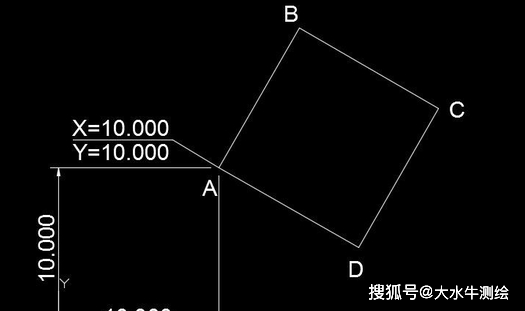

cad中坐标标注xy值为什么是反的?

，CAD坐标分很多种，一般来说，绘图坐标为世界坐标系，也就是往右为正方向X，往上为正方向Y，，但是有的专业上对坐标的定义是不同的，，你用的坐标标注软件，可能是工程测量专业的投影坐标，，比如说高斯投影坐标，也就是地形图上的坐标，是左右方向为Y，南北方向为X，那么标注的时候，看上去就象是...
