cad怎么按距离画线

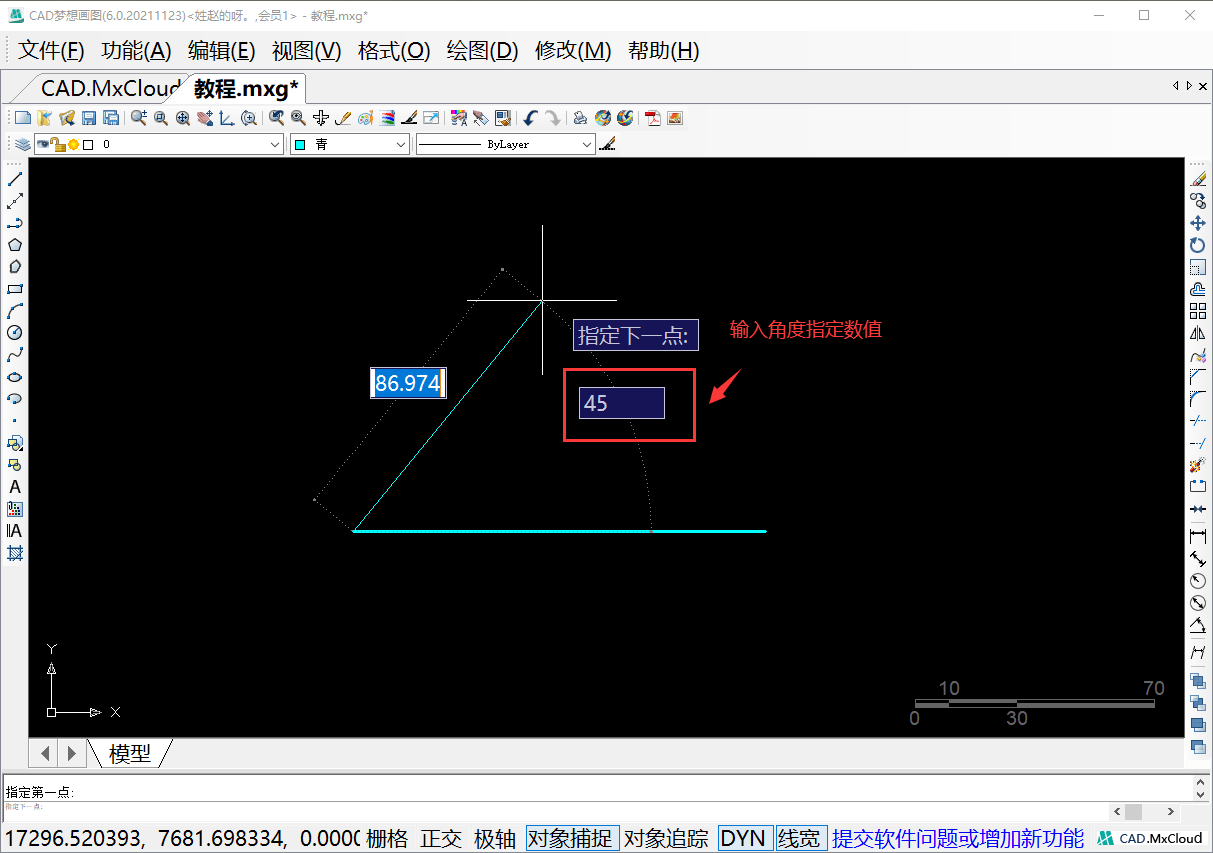

输入L命令：在CAD的操作界面中，我们找到并点击命令行，输入L命令。这个命令代表“Line”，即直线的意思。确认L命令：输入L命令后，我们按下回车键，此时命令行会提示我们指定直线的第一点。这是开始绘制直线的第一步。确定直线起点：在绘图区里，我们使用鼠标左键点击一个点作为直线的起点。移动鼠标时，CAD会实时显示直线的走向和长度，方便

cad平行线怎么画(cad怎么画平行线并确定距离)

1、方法一：首先选择《偏移》命令，在快捷窗口栏里直接点取。2、方法二：在命令栏里输入offset；然后输入两平行线之间的距离；将光标移到要偏移的对象上，用鼠标拾取；将光标移动到要偏移的那一侧，点击一下鼠标就可以得到平行线了。

用cad如何在两条斜线间画一条指定长度的直线?

1. 首先选择“偏移”命令，或者输入“O”来调用该命令。2. 然后选择两条斜线中间的一段线段，并指定偏移距离，距离应该等于您要画的直线的长度。3. 然后按下回车键，选择偏移方向，这里选择与原线段平行的方向。4. 最后指定直线的起点和终点，即可在两条斜线之间画出一条指定长度的直线。

cad里我想要一个点连接到一条线上 但是必需是规定的距离怎么画?

具体操作步骤如下：首先，在CAD界面中随便画一个点，比如一个圆圈。接着，使用直线工具，在这个点上进行点击，激活直线绘制模式。随后，按下F8键，激活精确模式。然后，在弹出的距离输入框中，输入你所要求的精确距离，例如50毫米。输入完成后，按下回车键确认。这样，你所画的点到指定线的距离就会是50...

CAD如何画固定距离的直线

1、首先我们开启AutoCad，打开我们需要进行绘图的图纸文件，我们绘制一条和图中相同的角度的平行直线。2、在AutoCad的绘图工具栏中，点击“直线”命令，或者输入直线命令快捷键“L”，按下空格键，进入到直线绘制命令。3、进入直线绘制命令后，我们使用鼠标左键点击一点作为直线的起点，之后就可以拖动鼠标进行...

CAD直线怎么设置距离

方法一 1、在两条平行线之间再“offset”一条平行线，与俩条平行线等距。2、在中间平行线上任一点为圆心，定距离为直径做圆，圆与两条平行线的交点形成圆之直径，该直径就是需要的线段。方法二 在任意一条线上定一点为圆心，定距离为半径做圆，与另一条线的两个交点与圆心的连线就是定距离半径...

cad如何在线段上指定距离画图?

cad在线段上指定距离画图的具体操作步骤如下：1、打开CAD软件，已有一条直线。2、按输入快捷命令len，点击回车按钮。3、选择该直线，需要加长的对象。4、然后输入需要加长的距离，输入数值。5、点击靠近加长端的直线，加上一个点。6、一条线段端点即可在一条直线垂直加长。

cad中怎么给线段增加一段指定距离

在CAD命令行中输入快捷命令“len”，然后按回车键确认。选择对象：使用鼠标或命令行提示选择你想要加长的线段对象。输入增加的距离：根据命令行提示，输入你想要线段增加的具体距离值，然后按回车键确认。指定加长端点：在线段上靠近你想要加长的一端，点击选择一个点。这一点将决定线段加长的方向和位置。

怎么调整CAD中标注尺寸线之间的距离?

1、将CAD打开，点击【标注】。2、点击【标注样式】。3、打开标注样式管理器，点击【修改】。4、将比例因子设置为1。5、点击【直线】选项，将起点偏移量调整一下，和绘图的一样，点击【确定】。6、最后绘图的尺寸线之间的距离调节成功。注意事项：CAD技术已经广泛地应用在机械、电子、航天、化工、建筑...

cad怎么把距离标出来的

打开CAD图纸，选择线性标注工具，点击并选择所需测量的尺寸线。仅当尺寸线水平或垂直时，此方法适用。选择两点后拉出标注线并确定位置以显示距离。3. CAD中如何标注距离分格线：所谓的里程桩是起始于0m，每100m设置一个，弯道处根据拐点适量增加。首先现场选线，每100m绘制一个桩点，并在平面图上根据...
