cad怎么标注弧形半径

1、我们将CAD这款软件打开，进入到CAD的操作界面。2、打开CAD之后我们在工具区里找到圆弧命令。3、选择圆弧命令，我们在绘图区里绘制一个圆弧。4、绘制好圆弧之后我们在上面找到注释选项里的线性标注选项。5、选择线性标注选项，在其下拉菜单那里找到半径选项。6、选择半径选项要求我们选择圆弧。7、我们选择刚刚绘制的圆弧，然后点击鼠标左键我们就得到

cad弧形怎么标注?

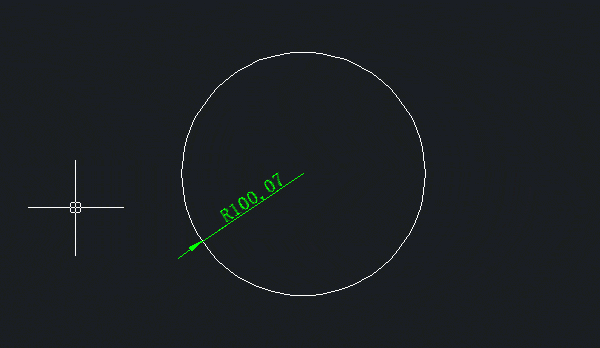

4、半径标注：快捷键为DRA，这是标注圆弧或圆的半径。在命令行输入DRA，回车或者空格键，选择需要标注的圆弧或圆。5、直径标注：快捷键为DDI，这是标注圆弧或圆的直径。在命令行输入DDI，回车或者空格键，选择需要标注的圆弧或圆。6、角度标注：快捷键为DAN，这是标注圆弧，直线夹角的角度。在在命令行...

怎样在cad中标注圆弧半径和直径?

1、画一段直线和一个3点圆弧，并使用智能标注，系统会自动的显示出直线到圆弧中心点的尺寸；2、选中直线，并移动鼠标至圆弧实线上；3、按功能键 shift,移动鼠标后，出现了离弧线最近点的尺寸；4、不要放开 shift，将鼠标移至合适位置，单击，完成标注。

CAD怎样指定半径画弧?

方法一：1.打开cad软件，找到圆弧选项。2.如图所示，通过这三点就可以完成圆弧的设置，更改数据按照要求进行圆弧的绘制。3.指定画弧的起点，在画图画面指定一个点，再指定弧的圆心，输入10，点确定。4.对话栏内显示输入“指定圆弧的端点或角度\/弧长”，输入A确认，输入角度45度，点确认。圆弧的半径是1...

cad圆的半径怎么设置

1、将CAD打开，进入到CAD的操作界面。2、打开CAD之后在工具区里找到圆弧命令。3、选择圆弧命令，在绘图区里绘制一个圆弧。4、绘制好圆弧之后在上面找到注释选项里的线性标注选项。5、选择线性标注选项，在其下拉菜单那里找到半径选项。6、选择半径选项要求选择圆弧。7、选择刚刚绘制的圆弧，然后点击鼠标左...

cad中如何标注圆弧的长度和半径

在CAD中标注圆弧长度需要使用DIMARC命令。具体步骤如下：1. 在绘图界面选择“标注”选项卡，选择“线性尺寸”或“径向尺寸”等命令。(命令可能有所不同，具体根据你所使用的版本和软件来定)2. 绘制起始和终止的引线。3. 输入“DIMARC”命令，在命令行中按提示输入起始点、中心点和终止点。4. 完成命令...

cad如何在直线上标注半径符号

1 可以在直线上标注半径。2 在使用CAD绘图时，直线上标注半径需要先选择一个圆弧的一部分，随后使用“标注半径”命令，在选中的圆弧一侧生成一个具有半径值的箭头标识。这样就可以在直线上清晰地标注出圆弧的半径。3 如果需要在当前CAD绘图文件中反复标注相同的半径值，可以使用CAD软件提供的模板技术，将...

cad圆弧r怎么标注

在使用CAD软件进行绘图时，标注圆弧的半径是一项常见的任务。为了使图面更加清晰，合理标注圆弧半径是非常重要的。标注圆弧半径的方法多种多样，其中一种简便的方法是在绘制圆弧的过程中，通过点击鼠标右键并选择“DimensionStyle”，然后在“PrimaryUnits”选项卡中设定圆弧标注方式为“R”，这样就能直接标注...

cad半弧怎么标注尺寸数字

- 选择“标注”工具，然后选择“直径”或“半径”选项；- 在CAD半弧的直径或半径上点击鼠标左键，标注其尺寸；- 如果需要标注其他相关尺寸信息，可以选择合适的标注工具，并在对应的线段上标注其尺寸。总之，标注CAD半弧尺寸应该注明其直径和半径，以便于正确表示其大小。其他相关尺寸信息也可以一并标注，...

cad中椭圆怎么标尺寸

1、首先打开软件，进入“AutoCAD经典”的绘制界面进行学习。2、对于一个圆的标注一般有两种，直径或者半径，先来学习半径的命令公式吧，输入“dra”后空格键确定，进入半径标注状态。3、接着让选择要标注的圆或者圆弧，鼠标单击要进行标注的目标就可以了。4、之后会出现该圆的半径的尺寸标注，这里显示为“...
