cad中沉头孔下沉的符号

在CAD中，沉头孔下沉的符号通常是通过特定的字符和字体来表示的。这种符号的标注需要遵循一定的规范，以确保图纸的准确性和可读性。一般来说，沉头孔的符号可以通过以下步骤来标注：首先，需要将CAD中的字体设置为gdt字体。然后，输入特定的字符来表示沉头孔。例如，输入大写字母“V”可以表示沉孔符号。接下来，可以

如何在CAD中标注沉头孔?

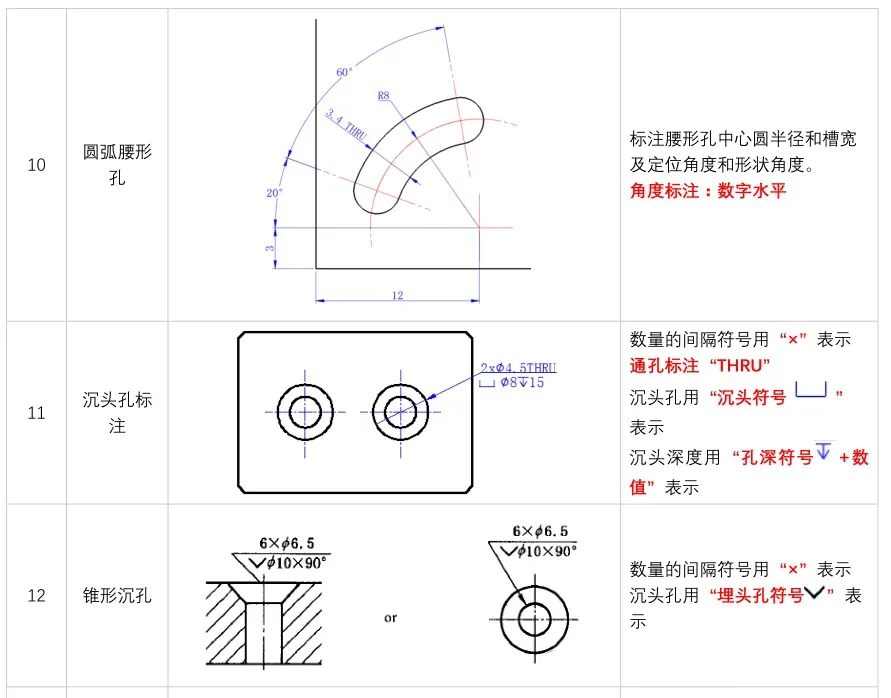

沉头孔怎么标注步骤如下：1、沉头一般为至少两个视图标注，主视图显示沉孔直径大小，另一个视图显示沉孔深度。2、主视图标注沉孔大小尺寸。3、侧视图标注沉孔尺寸。4、如果是锥度沉孔，主视图标注通孔直径。5、侧视图标注沉孔锥度及深度。6、常见的沉头的标注的样式，也可在一视图上将所有尺寸备注...

cad沉孔符号怎么表示

CAD沉孔符号的表示方法是在孔的预置和正式加工图中使用不同的符号分别表示。具体表示方法如下：1. 预置图中孔的中心位置表示为一个十字，孔的底部则使用小圆圈表示。如果是盲孔，则在孔底的小圆圈上方使用一条横线表示孔的长度。2.正式加工图中，如果孔是通孔，则在孔所在的位置画一个实心圆，同时在...

AUTO CAD中怎样标注沉孔

右键>字符这里有关于沉头孔的符号。可以在引线里标注，插入的符号。

cad 孔深度怎么标注

在CAD中，标注孔深度时，首先需要设置文字样式为机械样式，具体包括字体选择gbeitc.shx和大字体gbcbig.shx。接着，设置标注样式同样为机械样式，其中文字样式设置时需注意两点：第一，主单位中的前缀%%C应代表半径符号；第二，后缀"fgdt;x"用来表示沉孔深度，"fgdt;v"则用于标记柱形沉孔和锪平面孔。标...

沉头孔是怎样标注的?

沉头孔标注的发展：1、传统方式：在早期的制造业中，沉头孔的标注主要依靠技术人员的手工标注，这种方式依赖于操作人员的技能和经验，容易出现错误，效率较低。2、计算机辅助设计（CAD）：随着计算机技术的发展，CAD软件逐渐成为工程设计的重要工具。在CAD软件中，沉头孔的标注可以精确地进行，提高了设计...

autocad中下沉符号怎么打

工具\/材料：电脑、CAD。第一步，打开电脑进入桌面，打开软件进界面。第二步，打开软件进入后，打开相应的文档。第三步，找到左边工具栏的多行文字命令点击使用。第四步，点击命令后进行绘制，绘制完成后选择字体为gdt。第五步，在gdt字体中输入x回车即可自动转换成下沉符号。

cad里面短横线下面一个向下的箭头是什么符号

内螺纹螺纹加工需要先在材料上钻孔，然后进行攻丝加工螺纹，如果加工的孔是盲孔，那么螺纹加工时一般不会将螺纹加工至整个孔的深度。因此我们需要在零件图中标注螺纹加工的深度，以便使得螺纹加工过程更加清晰。例如图中的沉孔符号后有一个数字16，便表示加工螺纹孔时螺纹的深度为16。此例子中其他标注的意思...

CAD中沉头孔的符号怎么打的详细操作说明

1.设文字样式为机械样式：字体：gbeitc.shx ,大字体gbcbig.shx 2.设标注样式为机械样式：其中设文字样式为机械样式,主单位中前缀%%C为半径符号，后缀"\\fgdt;x"为沉孔深度符号;“\\fgdt;w”为锥形沉孔符号，“\\fgdt;v”为柱形沉孔和锪平面孔符号.请注意三点，第一：字体；第二：输入法英文状态;...

CAD里面如何标注沉孔?

第一 选择"标注"--"引线"画出指引线 第二 选择"格式"--"文字式样"将字体改为gdt 别忘应用哦 第三 选择“多行文字”(左侧工具栏A)进行标注直径为%%c 乘号可用大写x v是沉孔 x是孔深 希望能帮到你
