CAD中已知弧长为425,怎么画弧?

4. 绘制圆弧：在CAD软件中，使用“圆心，起点，角度”的绘制方式。具体操作为：选定圆心作为起点，输入起点角度，然后输入计算得到的角度值。这样就可以绘制出符合要求的圆弧。通过上述步骤，我们能够准确地在CAD中绘制出已知弧长为425的圆弧。这种方法不仅适用于弧长已知的情况，对于其他类似的几何图形绘制也有一定的指导意义。

cad画系统图连线时90度直角怎么自动生成圆弧角?

使用F圆角命令，具体操作如下:1、如图所示，90度直接。2、输入"F"然后空格，如下图。3、选择两线段，然后输入R半径，就得到圆弧倒角了，如下图。

CAD角度圆弧怎么画?

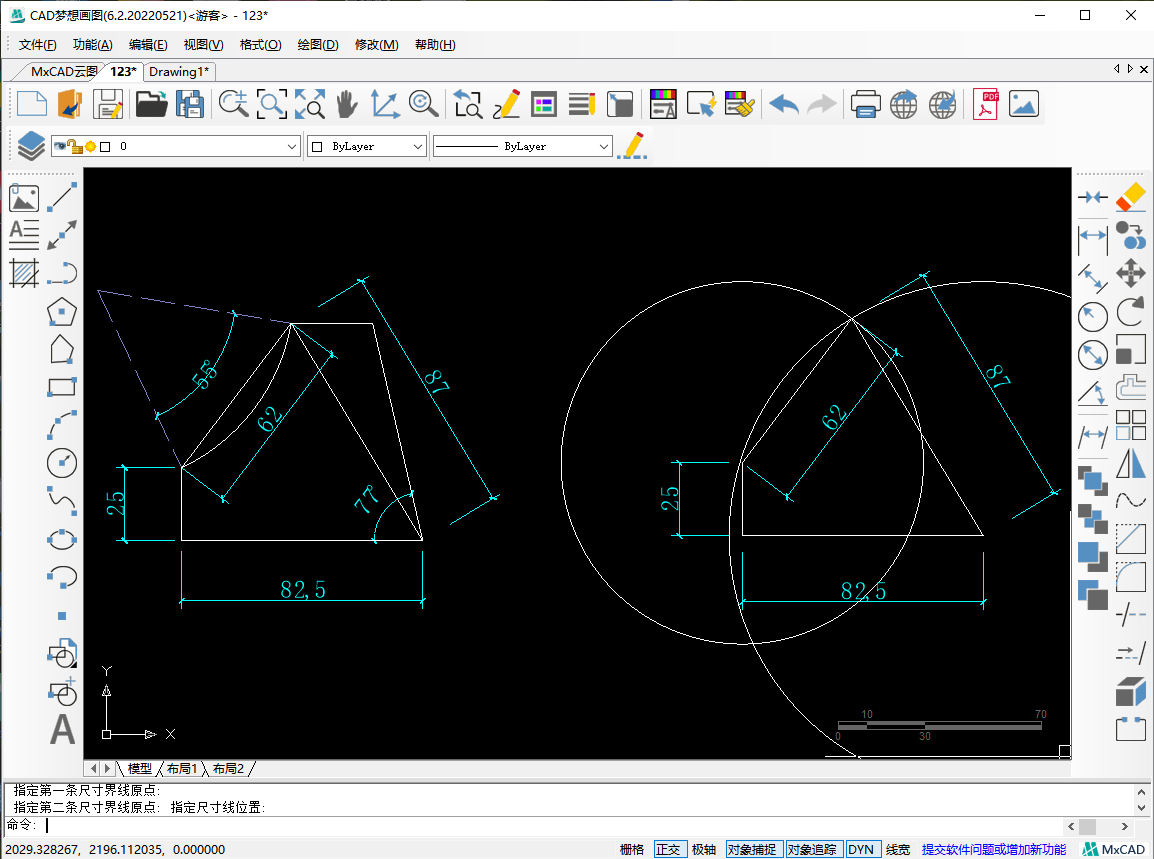

那个角度是直线与圆弧之间的角度，半径才是画圆弧的重要条件。先画R1.5的圆，在根据1.2和1.9的位置画带角度的圆弧切线即可

cad中如何画圆弧cad中已知弧长和半径怎么画圆弧

cad中如何画圆弧？cad中已知弧长和半径怎么画圆弧？1、绘制如下两个半圆弧；2、输入len命令回车；3、输入t回车；4、输入长度220回车；5、选择对象；同理330选择上面一个半圆；6、连接圆心到圆弧中点；7、ro回车；8、选择对象；9、指定基点；10、输入R回车；11、参考角度为直线的两点；12、新的角度，...

CAD怎么画指定弧度的角?

在 CAD 软件中，画一个指定半径的弧度需要以下步骤：工具：电脑、CAD软件、鼠标。1、打开CAD。2、选择圆弧。3、指定第一个点。4、指定中间点。5、指定并调整第三个点。6、效果如图。在 CAD 软件中，弧度是指由一定半径的圆弧所围成的角度。通常用的是弧度制来表示一个角的大小，而不是用度制，...

如何在CAD中画出指定弧长的圆弧?

1. 启动Arc命令：首先，用户需要选择工具栏上的“Arc”命令或者输入“Arc”命令来启动绘制圆弧的功能。2. 选择绘制方式：CAD通常会提供多种绘制圆弧的方式，比如通过三点、起点-圆心-终点、起点-圆心-角度等方式。在这里，我们需要选择“起点-圆心-角度”或者“起点-圆心-长度”的方式，因为这两种方式都...

CAD怎样指定半径画弧?

CAD软件绘制指定半径圆弧的操作过程：方法一：1.打开cad软件，找到圆弧选项。2.如图所示，通过这三点就可以完成圆弧的设置，更改数据按照要求进行圆弧的绘制。3.指定画弧的起点，在画图画面指定一个点，再指定弧的圆心，输入10，点确定。4.对话栏内显示输入“指定圆弧的端点或角度\/弧长”，输入A确认，...

cad怎么画圆弧

1. 通过两点确定圆弧 捕捉直线端点和中间圆点：首先确定圆弧的两个点，即起点和终点，CAD会根据这两点自动生成一段圆弧。2. 通过起点、圆心和端点确定圆弧 指定起点、圆心和端点：明确圆弧的起点、圆心和端点，CAD会根据这些信息绘制出相应的圆弧。3. 通过起点、端点和角度确定圆弧 指定起点、端点和角度：...

cad怎么画直线圆弧命令?

1、下图CAD的主显示界面中就是两条相交的直线。2、在修改菜单中，点击弹出的菜单底部就可以发现倒角或者圆角，小编今天主要说明圆角的操作，至于倒角是类似的操作，不再赘述。3、在调出圆角命令后，先不要着急选择第一条直线，需要先设置圆弧的半径，在键盘上点击向下按键。4、点击向下按键以后，就弹出...

在CAD中,只有两条线,那该怎么画圆弧啊?

在CAD中，若仅有两条线，画圆弧的方法可以多样。一种方法是首先点击绘图工具栏中的画圆弧选项，在出现的对话框中选定圆弧起点。接着使用对象捕捉工具栏中的切点，选择一条现有线段作为圆弧的起点。对话框将提示你选择第二点，这时选择端点（E）选项，再重复选择切点。最后，在提示指定圆弧圆心（角度，...
