测绘CAD丨在CAD中如何测量圆弧长度,教你三种方法

方法一：使用特性面板 操作步骤：双击圆弧选项，在右侧的特性面板中直接查看“弧长”这一项。方法二：通过标注功能 操作步骤：选择菜单栏中的“标注”——“弧长”，然后选中需要测量的圆弧。标注完成后，圆弧的长度将显示在注释文字中。方法三：使用命令行 操作步骤：在命令行中输入“LIST”命令，系统会列出所选对象。确认选择后，圆弧长度会出现在CAD的文本窗...

CAD如何在一段曲线上截取固定弧长

在CAD中，如果你想在一段曲线上截取特定的弧长，这里有一个简单的方法。首先，打开软件，创建一个圆作为基础。以截取圆周为例，你会看到一个圆形图形。接下来，使用“dec”命令显示出圆心，以便更好地定位。然后，绘制两条射线，它们会形成一个扇形的轮廓，这将帮助你明确需要截取的弧线部分。接着，利...

cad怎么在圆上取一段弧长

在启动CAD软件后，首先绘制一个半径为a的圆。在英文状态下输入“dimcenter”，就能标记出圆心。从圆心引出两条半径，这样，我们就得到了一个包含圆心以及两条引出的半径的图形。接下来，输入“tr”并确认一次。接着，框选圆和这两条半径，再次确认，修剪掉圆的多余部分。这样，我们得到了一段弧，再次确...

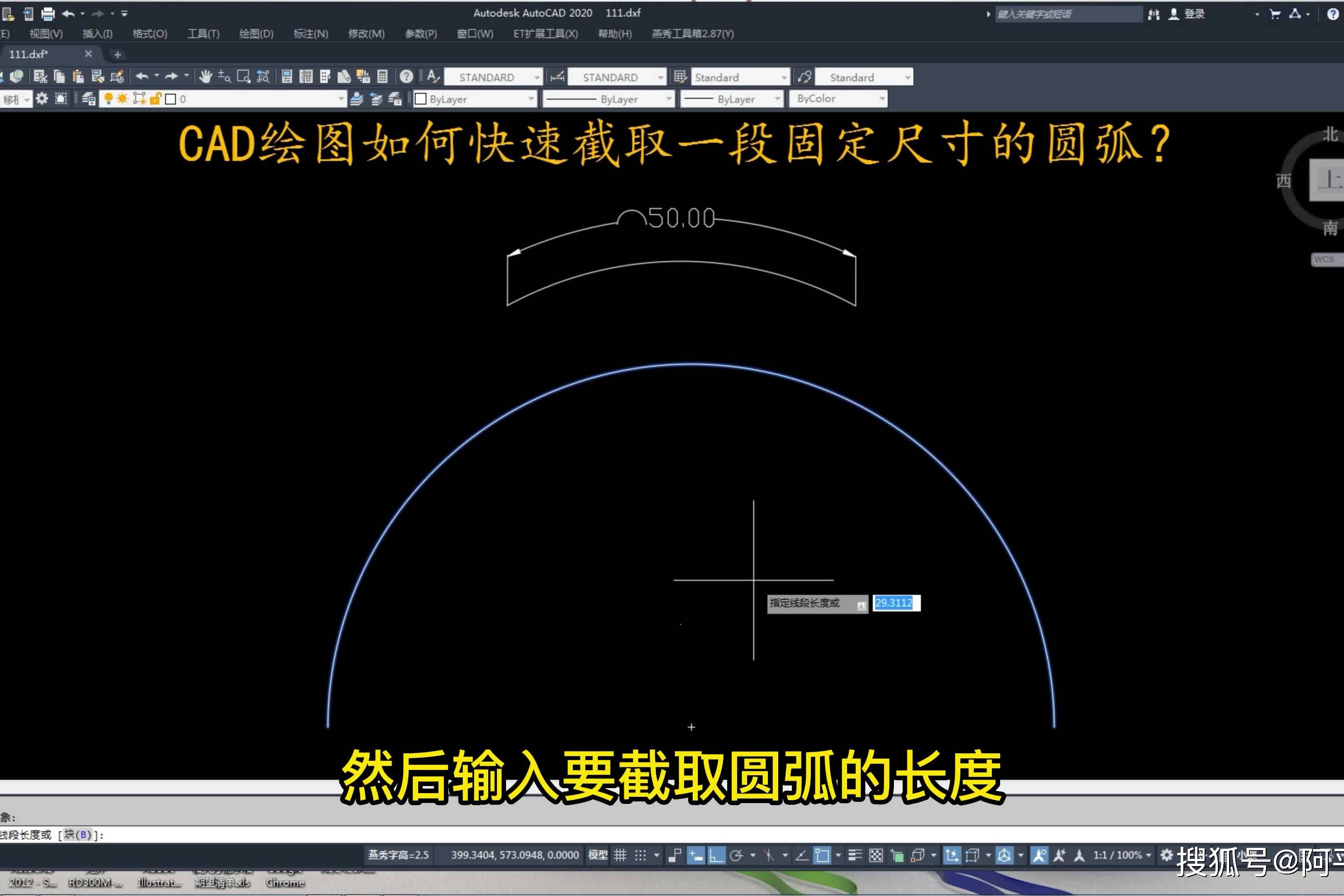

Cad2007截取圆上的一定长度的圆弧

1. 绘制圆： 首先，在CAD中绘制一个完整的圆，这个圆将作为截取圆弧的基础。2. 选择圆弧段： 如果只需要圆的一部分，可以使用“弧”工具或“修剪”工具从完整圆中选取所需的弧段。3. 使用“LEN”命令调整弧长： 输入命令：在CAD命令行中输入LEN命令，然后按回车键。 选择对象：按照提示，选择需要...

测绘CAD丨在CAD中如何测量圆弧长度,教你三种方法

方法一：直接操作时，双击【圆弧】选项，然后在右侧的【特性】面板中，你会找到【弧长】这一项，如图所示。方法二：通过菜单操作，选择【标注】——【弧长】，接着选中需要测量的圆弧，标注完成后，圆弧的长度将显示在【注释文字】中，如图所示。最后，还可以使用命令行进行测量。输入【LIST】命令，系统会...

CAD怎样测量任意一段弧长

首先，启动CAD软件，并打开需要测量弧长的图形文件。接着，在CAD界面左下角找到“命令行”窗口，输入“LENGTHEN”命令后按下回车键。在弹出的“LENGTHEN”对话框中，选择“Arc”选项。然后，在图形界面中选取需要测量弧长的那一段弧。在“LENGTHEN”对话框中，输入“DE”选项并按下回车键。紧接着，在“...

CAD如何在一段曲线上截取固定弧长

1、首先打开CAD画一个圆，以截取固定的圆的周长曲线为例，如下图所示：2、画好圆后输入“dec”命令行进行显示圆心，如下图所示：3、接着做出两条射线，样子像画出一个扇形，如下图所示：4、之后用“TRIM”命令修剪，如下图所示：5、在命令行输入“LEN”，回车，再输入“T”，回车，如下图所示...

如何用cad测量圆弧长度

今天就为大家系统介绍一下圆弧的测量。工具\/原料 CAD 方法\/步骤 1、电脑打开AutoCAD2007版本。2、打开CAD之后，先画一个线弧。3、画好线弧后，点击工具栏中的标注，然后选择弧长。4、选择弧长后，选中线弧，然后用鼠标把标注拖出来。5、把标注拖出来后，就可以得到线弧的长度了。

cad测量弧长

在CAD中测量弧长有以下两种常见方法：使用快捷命令DIMLINEAR：选择弧线：单击要测量的弧线。启动命令：输入“DIMLINEAR”并按Enter键。指定测量点：单击弧线上的起点和终点。设置尺寸线样式：在“尺寸线和文本样式”对话框中选择所需的样式。放置尺寸线：单击要在其旁边放置尺寸线的弧线上任意位置，测量值会以...

如何测量CAD中圆弧的长度

在CAD中测量圆弧长度，可以采用多种方法。以下是几种常见的操作步骤：1. **使用特性面板**：选中圆弧后，可以通过快捷键Ctrl+1打开特性面板，直接在面板中查找“弧长”这一参数，即可获取圆弧的长度。2. **弧长标注**：在CAD的菜单栏中选择“标注”选项，然后点击“弧长”。接着根据提示选中要测量...
