cad里面如何标注直径

Φ：直径符号。 汉语读音：fai，四声。在CAD中输入Φ的方法有两种：第一种：标注完尺寸后，双击需要修改的标注，在弹出的属性对话框中找到文字项，“文字代替”右侧的输入框里输入%%c<>，回车，关闭对话框，完成输入Φ。第二种，通过修改样式管理器。打开标注样式管理器，点击修改或新建按钮。在弹出的修改\/新建标注样式窗口，点击主

CAD怎么给图形标注尺寸

CAD给图形标注尺寸的方法主要包括以下几个步骤：打开CAD图形并选择标注尺寸工具：启动CAD软件并打开需要标注尺寸的图形文件。在工具栏中找到并选择“标注”选项，这里提供了多种标注工具，根据具体需求选择合适的工具。选择合适的标注类型：线性标注：用于标注水平和垂直方向的尺寸。选择线性标注工具后，依次点击...

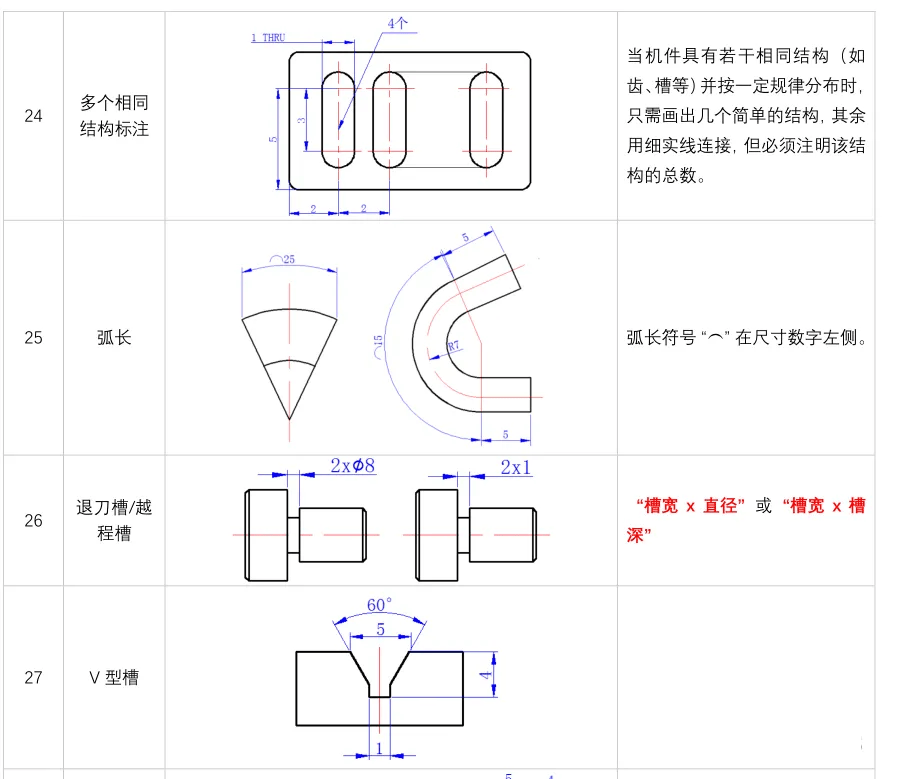

如何在cad中标注直径尺寸?

具体方法如下：1、基本标注：尺寸标注的基本标注是指对投影为直线的面的大小进行标注，如下图所示。基本标注在标注前不需要加任何字符或代号，仅仅表示两个尺寸界线之间的距离。2、半径标注：半径尺寸标注的数字前应加注符号“R”，其尺寸线应通过圆弧的中心。半径尺寸应标注在投影为圆弧的视图上。当圆弧...

cad怎么标注尺寸

在CAD软件中标注尺寸的方法如下：绘制直线：打开CAD软件后，首先输入命令L，用于绘制一条直线。标注直线尺寸：输入命令DLI，然后点击需要标注的直线的两端，这样就可以显示出标注的尺寸了。调整标注样式：如果标注显示的尺寸太小，可以输入命令D来打开标注样式管理器。在标注样式管理器中，点击右侧的修改按钮。

cad中标注尺寸的线型怎么设置?

标注样式管理器——直线——尺寸线\/线型——尺寸界线\/尺寸界线1、尺寸界线2 选择需要的合适的线型即可。尺寸线都是实线，没有用虚线的。同时也记得设置线宽

CAD怎么标注尺寸公差

在CAD中标注尺寸公差，可以按照以下步骤进行：识别公差类型：首先，打开图纸，并识别需要标注的公差类型，常见的公差类型包括对称公差和极限公差。通过“标注样式”设置公差：点击“标注样式”按钮。在“标注样式管理器”中，选择当前使用的样式并进入“样式修改器”。切换到“公差”选项卡，在此处可以进行...

cad怎么标注尺寸公差

在CAD软件中标注尺寸公差，可以按照以下步骤进行：选择公差标注工具：在CAD界面的工具栏中，找到并点击“标注”或“尺寸标注”工具。定位并输入尺寸：选择需要标注的线段或点，然后输入具体的尺寸值。添加公差标注：在尺寸标注完成后，点击“公差”或“Tolerance”选项。在弹出的菜单中选择合适的公差类型，并...

cad如何标注尺寸?

1、打开软件 在电脑中找到并打开CAD软件。2、点击标注 打开CAD软件后点击注释，然后选择“标注”。3、显示标注和文字 在弹出的下拉框里点击显示面板，再勾选文字和标注。谢谢浏览！方法一 基线标注基线标注指根据一条标注，再标注平行于它的另一个尺寸。则可以菜单栏选择”标注——;点击选择那条基准线...

cad插入尺寸 CAD怎么标注尺寸

在CAD中插入并标注尺寸的方法如下：一、打开CAD并进入绘图界面 首先，确保已经打开CAD软件并进入绘图界面。如果尚未绘制好图形，需要先绘制出需要标注尺寸的图形。二、选择标注命令 在CAD界面的上方菜单栏中，点击“标注”选项。弹出“标注”命令选项后，可以看到有多种标注类型。对于两点之间的尺寸标注，较...

CAD怎么标注尺寸?

CAD中的1:100和1:20代表的是图纸中与实际中的 比例,要在图纸用1:100比例来画图,实地工地是100米,就在图纸上画1米,由于CAD软件的默认单位是毫米,因此要绘制1000毫米,,标注比例就标注1:100就可以了。 在测量别人绘制的CAD图纸的尺寸的时候,为了方便,也可以自己来调整测量标注的比例,以浩辰CAD看图王电脑版为例...
