cad模型里的图布局看不到

在CAD模型空间中绘制图形时，你可能遇到一个问题，在布局空间中看不到这些图形。这通常是因为视口设置不正确或布局空间中的视口未激活。当你在布局空间中双击进入视口时，会出现Z空格E空格选项。这表明当前视口处于激活状态。然而，如果你没有正确设置视口，或者视口未正确链接到模型空间，那么即使你激活了视口，也无法在布局空间中

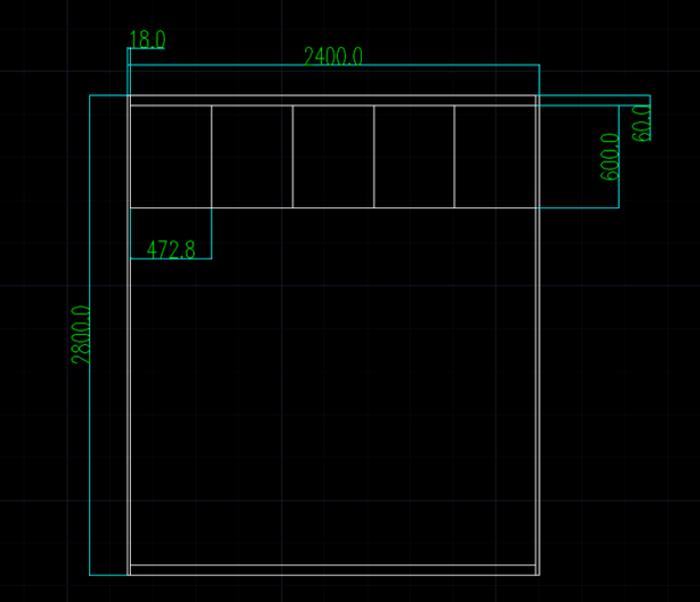

cad中为什么在布局里面看不到模型里面的图

1. **图层设置**：图形可能被放置在一个或多个关闭或冻结的图层上。在模型空间中，这些图层的内容将不会显示，但在布局中，如果视图或视口（Viewport）设置不同，可能会显示这些图层的内容。2. **视图缩放和位置**：模型空间中的视图可能已被缩放至极远或极近的位置，导致图形看起来像是“消失”了...

在CAD的模型里能看见一部分图,但在布局里却什么图也看不见怎么回事

然而，在布局中进行查看时，却无法看到任何图形。这可能是因为布局设置与模型空间设置不匹配。在布局视口中，可能需要手动调整布局范围，以确保与模型空间中的图形相匹配。此外，检查布局中的视口设置是否正确，确保已启用并正确配置了布局视口。另一种可能性是，绘图者在模型空间中绘制的图形并未被正确地放...

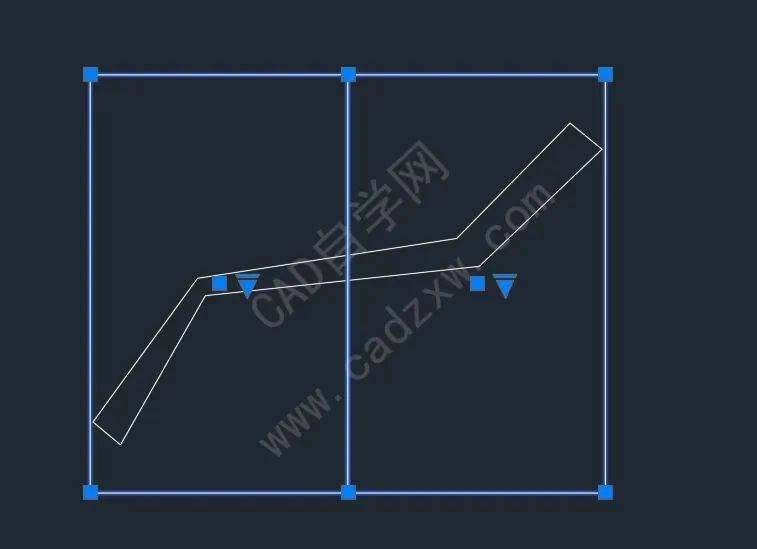

布局时里面不显示模型里的图,怎么回事?

1、视口被冻结了，或者图层被关闭了。解决办法：图层特性里，解冻或打开即可。2、布局里面没有视口。解决办法：输入MV，回车，然后画一个。3、视口显示的区域，不是模型所画图的区域。解决办法：视口内双击，输入z回车，输入E回车。4、（举一个例子）假如你的图纸底色是白色（CAD默认色），然后你画的...

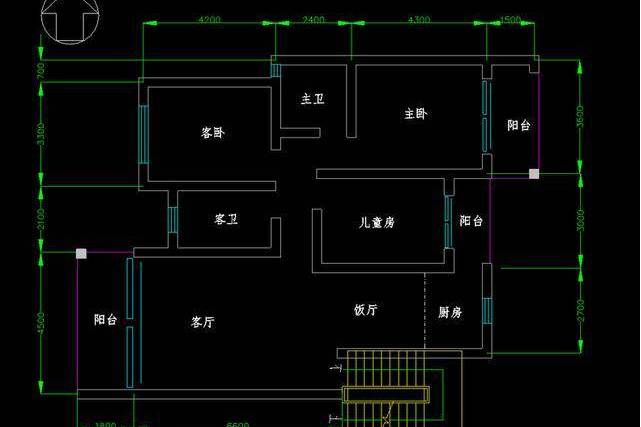

CAD布局中找不到图怎么办?

1、首先，打开cad软件，在模型窗口中看不到图片，有时可以通过缩放窗口找到图形，有时无论缩放如何都找不到图形，这是因为图形的位置是错的，如下图所示，然后进入下一步。2、其次，在布局中，让图纸可以显示在模型窗口中，如下图所示，然后进入下一步。3、接着，在命令行中输入“ Z”，按Enter...

如何解决cad图纸在布局窗口或模型里看不到

解决CAD图纸在布局窗口或模型里看不到的问题一、明确答案 1. 检查图层设置，确保图纸所在的图层是打开的。2. 确认视图窗口的缩放和位置，确保图纸没有被放大、缩小或移动出视野。3. 若有多个布局或模型空间，需要切换至包含图纸的正确空间或布局。4. 如有文件损坏，尝试使用CAD软件的修复功能或重新...

CAD布局中图纸在模型窗口中显示不出来

1、打开cad，在模型窗口完全看不到图，有时候缩放一下窗口就能找到图纸，有时候不管怎么缩放也找不到图纸，这是因为图纸的位置不对。2、在布局中让图纸在模型窗口能显示。3、在命令行输入“Z”，回车，再输入“A”回车，就能在窗口中看到图纸了。这时候图纸很小，放大就可以了。4、在命令行输入“Z...

CAD布局看不到图纸怎么办啊?

CAD布局中看不到图片的原因可能有以下几点：图纸的位置不正确，需要调整图纸的位置，使其在模型窗口中可见。视口被冻结或图层被关闭，需要解冻视口或打开相应的图层。布局视口中没有视口，需要在布局视口中创建一个视口。视口显示的区域不是模型所画图的区域，需要调整视口的位置或大小。图纸被隐藏或隔离，...

CAD布局里面怎么看不到图纸了呢?

产生如题所述的现象的原因是布局中视口对准的图纸部分为空白，解决方法如下：1、首先确认在模型空间中有已经绘制好的图形，如图所示，用“范围缩放”命令显示所有对象，查看是否有图形。2、返回图纸空间（布局），选中视口，在视口内部双击鼠标左键，进入编辑状态，如图所示，仍然用范围缩放命令，显示左右...

cad布局里看不到图纸怎么办?

在CAD布局中看不到图纸时，可以通过以下步骤进行排查和解决。首先，检查图层设置。图层是CAD中用于组织和管理图形对象的重要工具。如果图纸中的对象被放置在隐藏或冻结的图层上，这些对象在布局中就不会显示。因此，需要打开图层管理器，检查并确保相关图层处于可见和解冻状态。如果发现图层被隐藏或冻结，只需...
