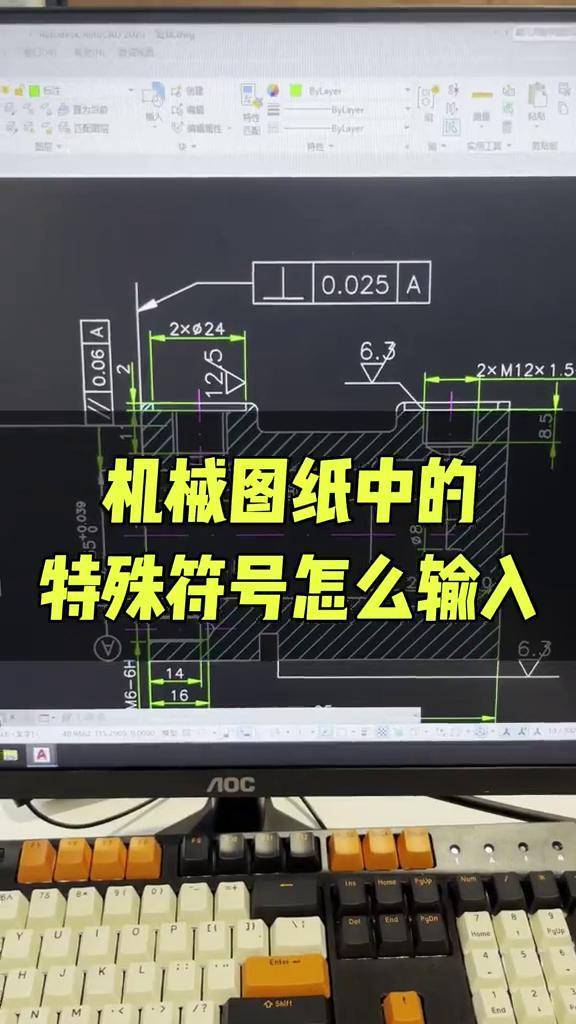

CAD的特殊符号是怎样标注的?

CAD（计算机辅助设计）中的特殊符号标注具有重要的功能。比如，%%c=Φ，用于表示直径。这在机械制图中非常常见，能够精确表达圆形零件的尺寸。p=±则用来表示公差。它通常出现在尺寸标注中，如公差范围为±0.05mm，意味着实际尺寸可以在指定尺寸的基础上上下浮动0.05mm。这种标注方式能够确保零件在加工过程中符合标准

cad符号标注在哪里找到?

2、点击标注基准符号命令。3、点击输入符号即可。方法二：1、打工开CAD软件，然后新建一个CAD文件。2、在命令行输入命令“MText”，或者在左侧工具中点A的图标。3、然后会弹出一个文本框，及文字格式编辑的对话框。4、在这个对话框中，右侧四个按钮中最左侧的按钮，是一个符号按钮。5、单击这个按钮右...

cad如何标注φ符号

在CAD中标注φ符号，可以通过以下几种方法实现：使用多行文字（MText）功能：步骤：首先，在CAD的绘图区域中，选择“绘图”菜单下的“文字”选项，然后选择“多行文字”（MText）。在弹出的文本框中，输入需要的文字内容。在需要插入φ符号的位置，可以使用CAD的字符映射表或者特殊字符代码来输入。字符映射...

cad里如何在直径标注中输入直径符号?

1. 打开编辑模式： 定位到需要编辑的直径标注，点击它以打开编辑模式。2. 进入文字编辑： 在弹出的属性对话框中，找到并点击“文字”选项，进入文字编辑区域。3. 使用特殊占位符： 在“文字代替”栏中，你会看到一个特殊的占位符“%%c”。这个占位符用于CAD自动识别并替换为直径符号。 注意：实际上，...

CAD怎样把直径的标注符号(一个圆圈加一个斜杠)打出来?

CAD中有一些特殊的标注符号，例如上划线、下划线、直径、正负号和度数。这些符号在标注时非常有用。具体来说，使用%%o可以打出上划线，%%u可以打出下划线，%%c则用于标注直径，如%%C50即可得到直径50的标注。另外，%%p用于打出正负号，%%d用于标注度数。当你需要在特定的视图中输入这些符号时，只需直接...

cad带圆圈序号标注 怎样标注

1. 进入多行文字编辑器 打开电脑里的CAD软件，并进入到需要标注的文件中。 选择“多行文字”工具，进入多行文字编辑器。2. 打开特殊符号界面 在多行文字编辑器中，点击“@”按钮后面的倒三角形。 从弹出的选项中选择“其他”，这将打开特殊符号界面，也称为“字符映射表”。3. 选择专...

CAD怎么标注图名

在CAD中标注图名的操作步骤如下：在CAD中标注图名，主要需通过“符号标注”功能中的“图名标注”选项来完成。开启图纸文件：使用天正建筑或AutoCAD2014（或其他版本）软件，打开需要进行图名标注的图纸文件。访问制图工具栏：在软件界面的左侧找到并点击“制图工具栏”。选择图名标注：在制图工具栏弹出的...

cad特殊标注符号如何输入

在CAD软件中，特殊的标注符号可以通过几种不同的方法输入。一种方法是使用快捷键来输入常用的符号，例如直接输入Δ来表示三角形，或者输入Ø来表示直径。另一种方法是通过特殊字符集进行输入，这些字符集通常可以在CAD软件的符号库中找到。还有一种方法是使用Unicode符号来输入特殊符号，可以通过在CAD...

CAD尺寸标注时如何插入特殊符号?

1、首先，大家打开中望CAD软件 2、如图所示，已经标注好了一段线段 3、双击标注文字，在CAD软件中弹出如图所示对话框 4、点击对话框最右边的下拉按钮，在下拉列表中选择“符号”，接下来系统显示出各种特殊符号 5、点击需要的任意一种符号（这里以欧姆为例，用户可以根据自己需要选择其他），标注中便能...

CAD尺寸标注时如何插入特殊符号

尺寸标注时插入特殊符号的方法如下：1、正常标注尺寸，提示”指定尺寸界线位置“时，输入参数”多行文字（M）“，如图所示。2、按【Enter】键确认，打开文字编辑器，如图所示，根据需要插入符号即可，参考一下。
