如何在CAD中画出圆弧的切线和端点?

1、打开CAD软件，随便绘制一个图形如图，保证对象捕捉中的平行捕捉开启；现在在图中两端点处画圆弧，且右边端点为切点。2、输入圆弧命令A,如图中，指点第一点，切点在哪条线上就先指定哪条线的端点为第一点。3、如图，选择端点（E）命令指定端点。4、选择方向（D）命令，如图中将十字光标放在需相切的线附近，会出现一条细虚线，光标放在细

cad怎么把两条线变成圆角线

要将两条线变成圆角，您可以使用CAD软件中的圆弧命令。具体操作步骤如下：1. 首先选择 插入 标签页下的 图形 菜单，然后选择 圆弧 选项。2. 在绘制区域内用鼠标左键点击要创建圆弧的起点位置，再向需要的方向拉出一条方向线，最后在圆弧的终点位置停止拖动。3. 然后按照提示输入所需的圆弧半径和旋转...

如何在cad中画圆弧?

一、用已知半径为R的圆弧连接两条已知直线 1、求连接弧的圆心：作与两已知直线分别相距为R的平行线，交点O即为连接圆弧圆心；2、求连接弧的切点：从圆心O分别向两直线作垂线，垂足M、N即为切点；3、以O为圆心，R为半径在两切点M、N之间作圆弧，即为所求的连接圆弧。二、用已知半径为R的圆弧连接...

在CAD中怎样才能把两条相交的线切成圆角?

可以用CAD中的倒圆角功能实现，步骤如下：1、打开一个CAD文档，然后在绘图区中画两条相交的线，然后点击右边工具栏中的倒圆角图标，如下：2、这时在屏幕下方的命令栏中按提示输入“R”，按回车键确认：3、然后再输入倒圆角的半径，这里输入5，按回车确认：4、然后会提示选择对象，按提示选择两条线...

cad图中的这两个圆弧怎么画

这两段相切圆弧的画法可采用约束画法，结果见下图：按如下顺序进行操作：先作出上下两条水平线右端点的连线（斜线），并在其中点处画出水平线，再画出任意直径的上下两个圆弧。接着将上水平线的两个端点和斜线下端点，组成一个三角形，并将它们在端点连接处附加重合约束。对中间水平线的左侧端点和斜线...

cad怎么画圆的切线圆弧

单圆相切 1、首先打开CAD输入圆（C）命令，画圆；单击工具栏“点”命令，画“点”（若点看不清楚，需设置点样式）2、输入直线（L）命令，单击点；3、命令行输入“tan”命令，空格键，捕捉到圆，回车确认，相切线绘制完成。两圆相切：1、输入直线（L）命令，紧接着在命令行输入“tan"命令，捕捉...

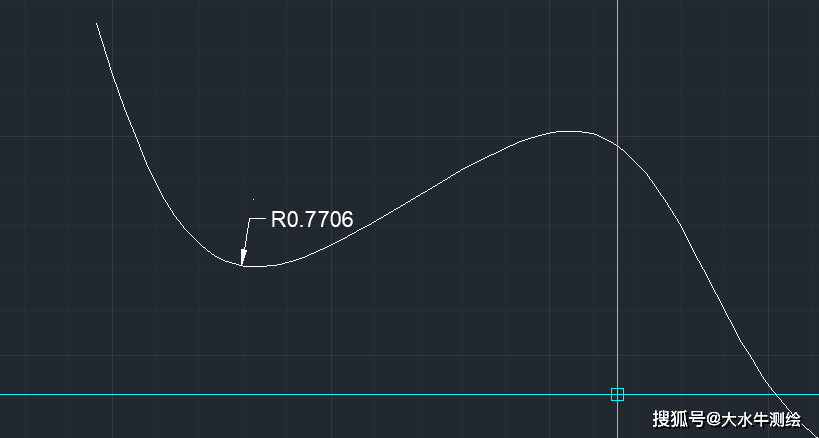

CAD中二直线中怎么画一条与其相切的曲线

然后以样条曲线上已知点为中心，以偏移距离为半径画圆。该圆与偏移后的样条曲线相切于一点。接着，连接该切点与圆心，这条连接线即为样条曲线在已知点上的法线。最后，将这条法线关于已知点旋转90度，即得到所需的切线。通过这些方法，可以在CAD中准确地画出与直线相切的曲线。

CAD中如何根据两条切线一个切点确定一个圆

先选择画圆命令"C"回车开始画圆，然后选择“T”命令，也就是画圆里的“相切，相切，半径”的命令，按体统提示，指定对象与圆的第一个切点的时候选择你已知的哪个切点，第二个切点和圆半径你可根据需要自己选择，选择完执行命令后你的圆就画完了 楼...

CAD中直线与圆相切怎么画

工具\/原料 AutoCAD设计软件 电脑 方法\/步骤 1、启动CAD，选择"默认→绘图"功能区。点击"圆"图标。2、点击"圆"图标向下箭头。弹出下拉列表选项，选择"相切，相切，半径"项。3、拾取直线与圆的第一个切点，单击鼠标左键确认。4、拾取直线与圆的第二个切点，单击鼠标左键确认。5、拾取半径的第一个...

怎么用cad画多段不知角度但知道半径的圆弧?

两个方法:一是按半径画圆，然后用剪切命令得到想要的圆弧长度；另一个比较常用，画两条多段线之后，用F命令倒角，按R输入圆弧半径，然后选择两条多段线，可以直接画出与两条多段线相切的圆弧。先
