cad轴号标注怎么画

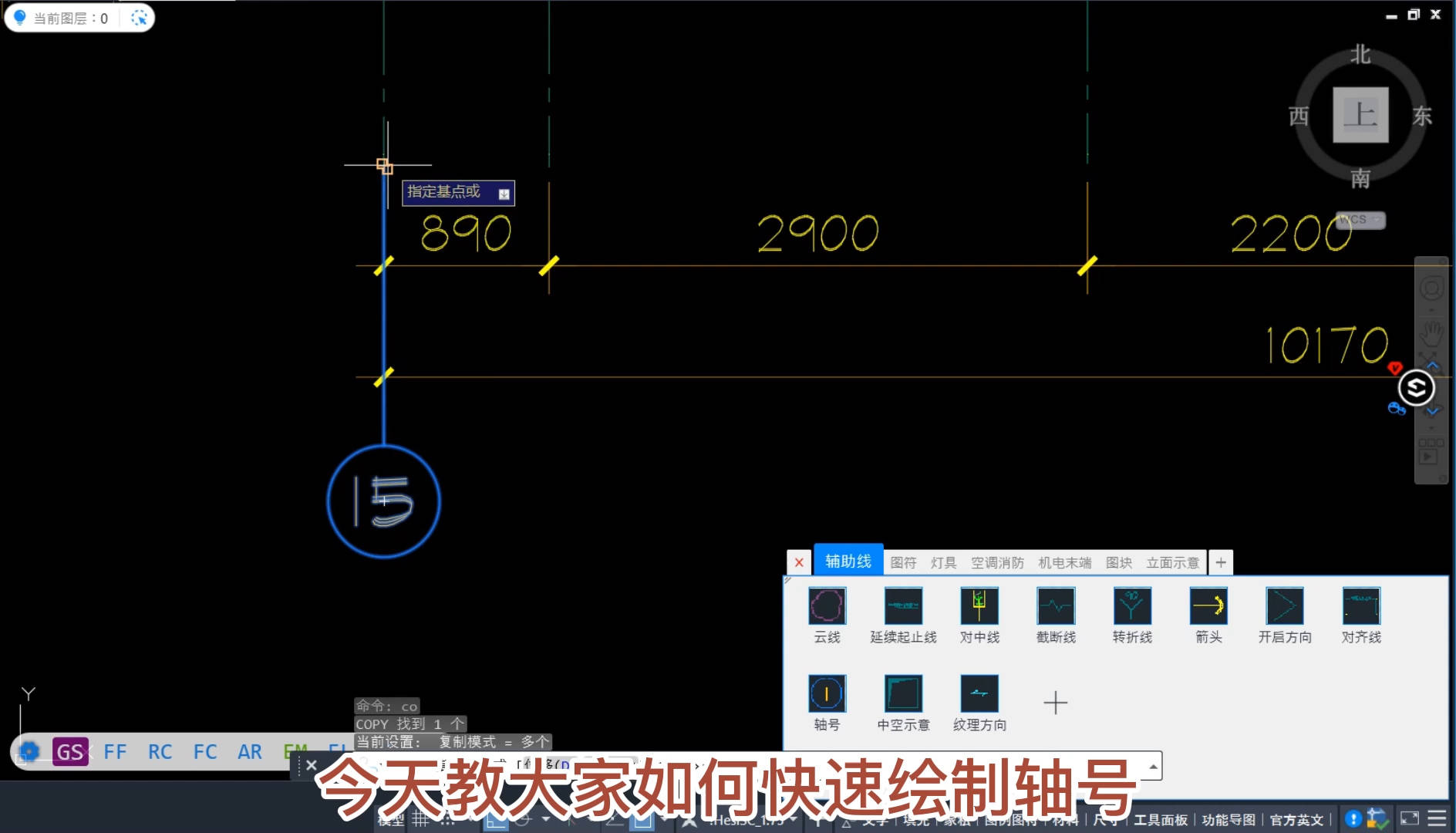

由于建立轴号必须要有轴网，才能相应地标出轴号！可以先建立一个轴网，标好轴号，再把轴网删除。（如图，点选“轴网标注”，要求选择轴网线。）建立轴网：“绘制轴网”，根据柱位选择开间标注轴号：“轴网标注”，下开间，填写1，选择左手边第一条红色竖线，左开间，填写A，选择最底下的横向红线

今天用cad画图，画到轴线标注时，不会了，百度了半天也没有完整的说法，CAD轴线编号怎么画?1、打开cad，画轴线，命令是L ，：2、打开对象捕捉，在端点处画圆，3、 ctrl+a 全选，tr修剪，去掉圆中多余的线，效果：4、点多行文字 (A)图标，在圆中拖一个矩形，接下来会弹出下图：5...

这个是建筑的“轴号”。也就是“轴线”的编号。是区分纵方向和横方向轴线位置的编号。有主轴号和附加轴号之分。通过轴号可以快速知晓建筑中纵、横方向各有几跨，有多少个房间，有多长。也可以用轴号代替立面图图名。轴线是用点划线表示的，端部画有圆圈，圆圈内注明编号。水平方向用阿拉伯数字1、2...

1、打开cad的主页，需要通过菜单栏点击插入中的块选项。2、下一步弹出一个新的对话框，在完成相关设置以后进行确定。3、这个时候如果没问题，就选择标注的位置。4、这样一来会得到图示的结果，即可实现cad插入轴线编号了。

1、绘图前设置：天正菜单栏——设置——天正选项——高级选项——轴号，点开后，有文字和轴号大小的选项。2、如果想修改已绘制轴网编号，双击轴网，依据

cad出建筑方案图时必须要标注轴网，天正中就有标注的快捷方法，我来简单演示一下。打开天正软件，新建一个页面。使用“绘制墙体”工具，画出要标轴号的墙体。使用“墙生轴网”工具，生成轴网。使用“轴网标注”工具，输入要轴号的起始号，横向轴网用阿拉伯数字表示。同样的方法标注竖向轴号，用大写...

标注，要在模型空间进行，切勿在布局的图纸空间进行。＝＝＝不要把布局用错了。布局有两种工作空间（状态）———布局的【模型空间】和布局的【图纸空间】。一个布局就是一张打印的图纸。所谓布局，就是在打印的纸张上安排打印的内容，各个图形怎样排列在图纸上。一个布局中可以设置几个不同的视口。

2、系统弹出轴网绘制窗口，点击距离，设定轴线间距。3、在输入栏，也可以自由输入轴线间距，每个尺寸用空格隔开。4、选择轴线为上开、下开、左近、右进，设置轴线的方向，左侧浏览无误后，点击确定。5、鼠标左键单击合适位置，放置轴网。工具栏点击轴网柱子——轴网标注。6、在弹出窗口，设置起始轴号...

天正基于CAD软件二次开发，可以利用天正插件包含好多块，可以快速插入建筑方面的图块。对于设计人员来说，是一款必学的设计软件。这里说明如何用天正软件标注轴网。打开天正软件，一般在左侧找到天正软件工具栏——单击轴网柱子，再单击绘制轴网单击绘制轴网，弹出绘制轴网的对话框，输入间距和数量。如下开...

在弹出的窗口中，用户可以设置起始轴号等属性，并点击起点轴线和终点轴线进行标注。对于不需要标注的轴线，可以通过按下空格键来选择忽略。标注时，竖直轴线从左到右用阿拉伯数字标注，水平轴线从下到上用拉丁字母标注。完成标注后，建筑的轴线图就绘制完成了。在整个绘制过程中，用户需要注意轴线的准确性和...
