eplan图框打印不全

解决方法如下：在主数据里面打开图框看下当前使用的A4图框左下角是不是在（0,0）位置，一般改成（0,0）位置就可以了。EPLAN作为电气计算机辅助设计时代的先锋，一直是为电气规划，工程设计和项目管理领域提供智能化软件解决方案和专业化服务的全球标志型企业。EPLAN软件自1984年推出第一个版本，经过30余年的持续改进,它发展为享誉欧美电气设计领域的知名电气设计软件-EPLAN 5。

在EPLAN中如何导出STEP7使用的符号表,导出的总是不全,如何能够全部导出...

导出的不全，是因为有的地址你没用对。你最好核对一下PLC导航器，对一下你缺失了什么，然后更正。PLC导航器中的符号，即是你能导出的符号

eplan图框打印放不到合适地方

是因为格式的问题,需要将eplan图框打印格式修改为pdf格式后,系统就会自动将内容放置到合适的地方

如何改变EPLAN里的图框

1、首先打开需要修改图框的EPLAN文件，如果是更改单页的图框，就右击单页的图纸名称选择属性。2、在页属性对话框里，在属性名一栏中找到图框名称，然后点击该栏最右侧的倒三角符号。3、在图框名称的下拉框里，找到需要更换的图框，如果没有自己需要的图框，就点击-查找。4、点击查找以后，会出现‘选择图框...

如何更换eplan里面的图框?

1、首先我们打开电脑里的EPLAN软件，首先打开需要修改图框的EPLAN文件，我们点击左侧快捷菜单栏里的图纸名称，在弹出的菜单栏里选择属性选项。2、然后软件会弹出页属性对话框，我们在页属性对话框中属性名一项中找到图框名称，点击图框名称最右侧的倒三角符号。3、然后在图框名称的下拉框里我们可以找到需要更换...

EPLAN文件如何更换图框

在EPLAN中更换图框的步骤如下：打开需要修改图框的EPLAN文件：确保你已经打开了包含需要修改图框的EPLAN图纸文件。更改单页图框：右击单页的图纸名称，在弹出的菜单中选择“属性”。在弹出的“页属性”对话框中，找到“属性名”一栏中的“图框名称”。点击“图框名称”一栏最右侧的倒三角符号，打开下拉框。在...

EPLAN文件的图框太宽了,怎样改小一点?

1、第一步，打开需要修改图框的EPLAN文件。 如果要更改单个页面的图框，请右键单击单个页面的图形名称，然后选择“属性”选项，见下图，转到下面的步骤。2、第二步，执行完上面的操作之后，在“属性名”中找到“图框名称”选项，然后单击该栏最右侧的倒三角符号，见下图，转到下面的步骤。3、第三步，...

怎么在EPLAN软件图框里面修改数据?

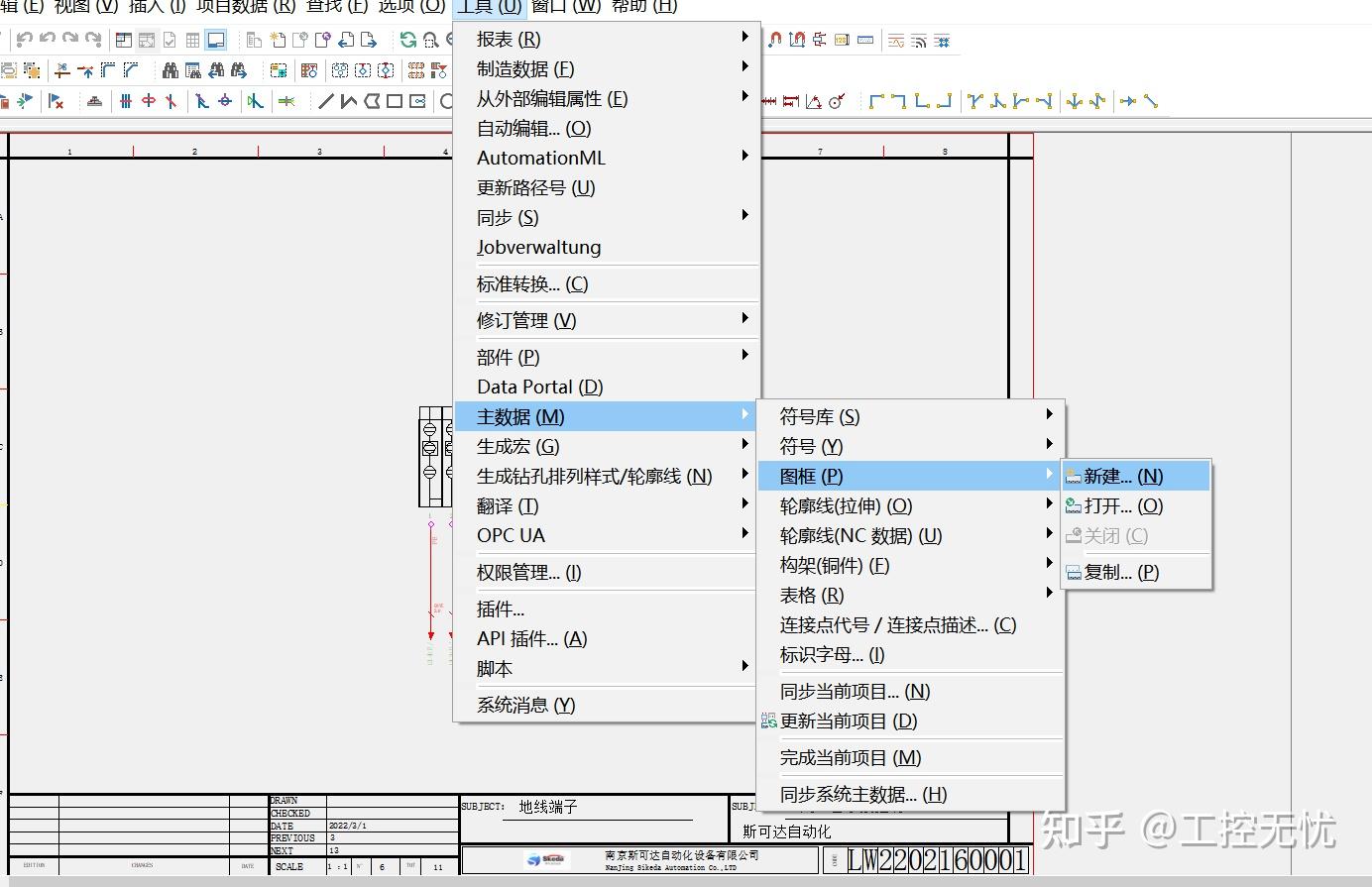

1、首先在EPLAN软件页面中，打开需要编辑的图框：工具—主数据—图框—打开。2、在打开图框的弹出框里，选择需要修改的模板图框，点击打开。3、此时打开的图框的内容都是可以选择和编辑的，根据自己需求更改相关内容。4、完成修改后，需要关闭此图框：工具—主数据—图框—关闭。5、最后在主数据同步的弹出...

eplan图纸怎么导出来?

1、打开eplan的项目文件，点击状态栏中的“页”。2、点击后，打开“页”的菜单选项，在菜单中点击导出，选择导出格式DXF\/DWG。3、点击后进入下面界面，没有选择具体图纸的时候，默认的是导出整个项目的所有图纸。可以在该界面选择输出目录，点击确定，即可导出DWG文件。4、在输出位置，即可找到导出的DWG...

EPLAN如何画出自己的图框

1. 新建项目 打开EPLAN软件，选择“新建”>“项目”，为项目命名。2. 复制或创建图框 进入“工具”>“主数据”>“图框”。 可以选择复制现有的图框进行修改，或者从头开始创建一个新的图框。对于新手，建议使用模板进行修改。3. 保护原图框 如果复制了图框，建议打开副本进行修改，以避免直接更改原文件...
