cad三维建模怎样标注尺寸

在CAD三维建模中，尺寸标注是至关重要的一环，确保模型的精确度和可读性。实现这一功能的方式多样，下面列举了几种常见方法。首先，利用尺寸标注工具栏，这一工具集中了多种尺寸标注功能，如标注尺寸、标注中心、标注比例等。通过拖拽工具栏上的工具，用户可以快速地为模型添加所需的尺寸标注。其次，命令行是另一种添加尺寸标注的

CAD2020画三维图如何表示这个孔是要攻丝的?

在使用CAD软件（如AutoCAD 2020）绘制三维图用于CNC加工时，对于需要攻丝的孔，需要在图纸上清晰地标注孔的尺寸、深度、螺纹规格等信息。以下是一些具体的步骤和注意事项，帮助你正确表示一个需要攻丝的孔：1. 绘制孔的基本形状 创建孔的中心点：使用“点”工具（POINT）在面板上标记孔的中心位置。绘制...

CAD三维怎么标注

我这样标 1，三唯图摆好视角。2，UCS命令，在图面上新建坐标。（搞懂这个是关键，因为新建的坐标也许并不是你要标注面的坐标，需要用UCS工具条修改）3，DLI 命令标尺寸。

CAD中怎么直接标注尺寸?

在CAD中直接拉出尺寸的方法：打开CAD软件，绘制一个图形。输入QDIM命令，按回车键。框选要标注的图形，选定完对象后向要标注的一侧拖动光标。将尺寸拖动到指定位置后单击，即可同时完成这些尺寸的标注。按回车键，重复执行快速标注命令，再次框选这些图形。向左或右侧拖动，观察命令行显示的选项，输入B，...

CAD三维图形中怎么标注不同面的尺寸?

第一种办法：三维方式下，用ucs命令把XY面变换到要标注那个面。第二种办法：切换视图到相应的面，然后标注。

CAD怎么给立体图形添加标注?CAD给立体图形添加标注的操作方法

自学CAD最捷径的方法就是找一些系统的教程，包含基础入门，中级提升，高级进阶，学完之后就能独自绘制各种图。的CAD教程就是这样的，很多小伙伴学完之后就可以直接走上岗位了。CAD给立体图形添加标注的操作方法 1.首先打开CAD绘图软件，进行绘图界面后绘制三维实体，这里以长方体作为演示，接着点击标注中的【...

cad测量长度并标注尺寸

cad测量长度并标注尺寸的步骤如下：准备工具：联想YangTianM4000e-06、Windows10、cadR47.0.0。1、打开查询栏，打开cad工具下拉列表，进入“查询”工具栏。2、选距离工具，在查询栏，选择“距离”查询工具。3、查看长度，在编辑区中指定两个端点，即可查看测量长度。4、点开特性栏，此外，还可右键点击...

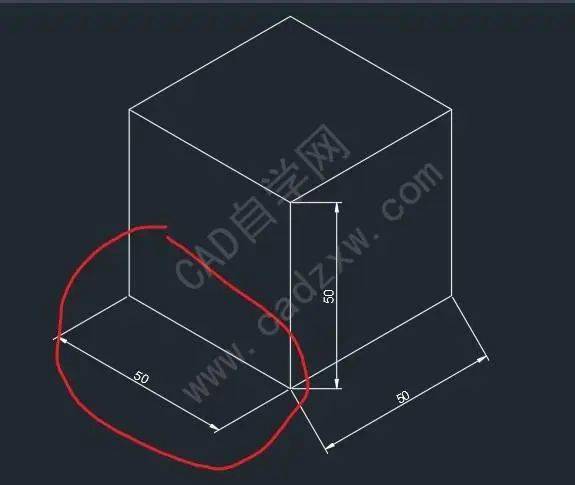

cad画立体图在Z轴方向怎么标注尺寸

2、然后在弹出来的工具栏中，鼠标左键单击“实体编辑”工具中“并集”后选定两个图形后确定。3、然后进行标注前先设置好二维平面XY，单击“三点”坐标，单击端点为原点，移动Z轴。4、然后鼠标左键单击“线性”标注，按尺寸标注，如图所示，同一个面的标注移动坐标，不同位置必须移动才能标注，5、然后...

三维绘图怎么标注等轴测圆椭圆的直径

在等轴测图形中对于直线的标注，一般用“对齐”标注，再应用“标注”——“倾斜”，点标注后，根据方向输入正或者负30度，形成贴面，对于圆或者倒圆的标注，必须自制。工具\/原料 AutuCAD 方法\/步骤   如图所示，我们要标注轴测图中的直径和半径。我们首先复制一份到右边，删除其中的标注。因为轴...

Cad这个三视图怎么标记?

1.选择细实线标注图纸的尺寸。2.选择文字标注图纸的名称。
