CAD三维怎么标注

在使用AutoCAD软件进行三维标注时，首先需要打开软件并进入三维坐标界面。具体操作步骤为：在命令行输入V命令并按回车键，然后选择西南等轴测→置为当前→确定，这样就能顺利进入西南等轴侧坐标，同时也可以直接通过输入3DO命令进入三维坐标界面。在三维坐标界面中，可以开始进行尺寸标注。例如，先标注一条长为60，宽为50的线段。在命令行输入dal

CAD上面如何给三维图形进行尺寸标注

在标注尺寸时，首先输入“dal”命令，按空格键，然后捕捉线段的两个端点，即可标注出尺寸。接下来，为了便于标注圆的直径，需要将坐标原点定在圆柱的上圆心。在命令行输入“ucs”按空格键，输入“n”按空格键，点击圆柱的上圆心，这样坐标原点就定在了上圆柱的圆心。接着，输入“ddi”命令，捕捉到UAN点...

cad三维模型如何标尺寸?

1、首先打开CAD应用程序，打开需要标注尺寸的三维模型图纸。2、接下来鼠标选择上方工具栏中的“线性”选项。3、接下来点击底下想要标注的地方进行标注。4、接下来鼠标选择上方工具栏中的“ucs”选项。5、将x-y平面移到想要标注的面上，在使用【线性标注】，就可以标注另一个平面了，同理还可以标注其他...

CAD三维怎么标注

一、打开AutoCAD软件，进入到三维坐标界面。在命令行输入V命令按回车键，选择西南等轴测→置为当前→确定。就进入到西南等轴侧坐标，可以输入命令3DO进入三维坐标界面。二、现在可以先标注长为60，宽为50的线，在命令行输入dal命令按空格，接着捕捉线段的两个端点就可以标注出尺寸。三、在命令行输入ucs...

cad三维坐标怎么输入?

1、打开CAD，新建一个空白文件，设置好三维模式。2、画一个立方体，作为参照100x100x30 3、输入UCS，回车。进入到坐标系编辑状态。见下图左下角，操作提示请指定UCS的原点，意思就是让你指定坐标系移动的位置。4、关掉动态输入，然后输入坐标50,0,30。5、输入坐标值后，回车。坐标系就移动到了需要的...

cad三维建模怎样标注尺寸

在CAD三维建模中，标注尺寸的方法主要包括以下几种：1. 利用尺寸标注工具栏 功能：尺寸标注工具栏集成了多种标注功能，如标注尺寸、标注中心、标注比例等。 操作：通过拖拽工具栏上的相应工具，可以快速为模型添加所需的尺寸标注。2. 使用命令行 命令：在CAD软件中，通常有一个“尺寸”命令。 操作：执行...

cad三维建模怎样标注尺寸

在CAD三维建模中，标注尺寸的方法主要有以下几种：使用尺寸标注工具栏：常见方法：尺寸标注工具栏包含标注尺寸、中心线和比例等工具，通过拖动工具栏上的工具，可以便捷地添加尺寸标注。功能：工具栏上的工具能够直接应用于三维模型，实现快速、准确的标注。使用命令行：有效途径：在命令行中输入“尺寸”命令...

CAD三维怎么标注

1、首先，打开CAD软件，找到需要标注的图形。2、点击菜单栏“标注”，制图中用线性标注的机会最多，所以我们在下拉菜单中选择“线性”。3、光标移到图形附近会出现如图所示提示，我们需要指定两个点，拉出线性标注。我们指定图中矩形两个交点。4、如图所示，指定两点后，移动标注至目的位置，点击左键，即...

CAD三维建模标注

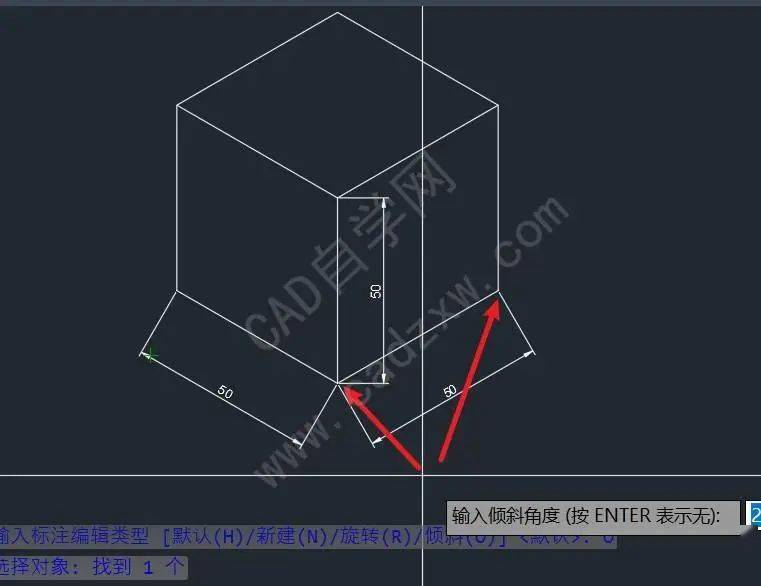

1）打开AUTO CAD软件，进入到三维建模界面 2）在界面上方选择“西南等轴测”3）在命令行输入del命令按空格 4）接着捕捉线段的两个端点，就可以标注出尺寸 5）在命令行输入ucs命令按空格键，然后输入n，按空格 6）在圆柱的上圆心单击鼠标左键，可把坐标原点定在此处 7）在命令行输入DDI命令按空格键...

cad里怎么标注尺寸怎么给三维图形轴测图标注尺寸

标注要点：给轴测图标注尺寸就是UCS坐标的灵活应用，简单的说给那个面标注尺寸就把UCS坐标的XY轴定在那个面。我们随便画一个三维图形。调出UCS工具栏。点击管理用户坐标系图标。指定UCS坐标系原点。指定X轴上的点。指定XY平面上的点。如图，已经将XY坐标设置在了三维图形的上表面。接下来标注XY轴所在...
