cad图xy坐标互换

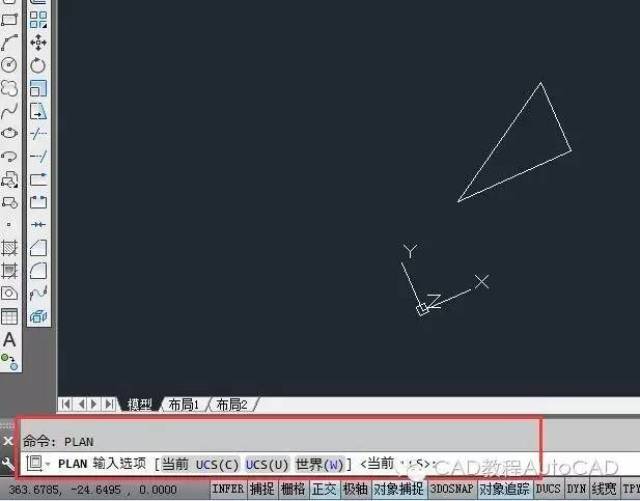

1、CAD坐标轴是互相垂直的，所以任意捕捉两个轴就可以了。输入UCS。2、点击模型的原点，在捕捉X轴，接着在捕捉Y轴，回车。UCS坐标轴变换完毕。3、变换完坐标轴后，就可以在XY平面画草图继续建模，或者在XY平面标注尺寸等操作了。4、利用CAD本身的工具图标来变换坐标轴，在任意工具栏，点击鼠标右键，勾选UCS，吊出UCS工

CAD平面坐标是XZ怎么调回XY

CAD平面坐标是XZ调回XY：菜单栏点工具--工具栏--CAD--UCS；把UCS打上对号，你会看见弹出来一个工具条，你先点倒数第二个（就是坐标上有个Z，Z上面还有一个旋转符号的那个），命令栏提示旋转90度，按空格，你会发现X和Y对换了；然后在点X旋转，这时候屏幕上显示的是X和Z；在点一次X旋转，就会...

天正cad中竖向的是x坐标,横向的是y坐标,怎么把XY坐标对调过来呀?看到请...

1,调出UCS 快捷按钮 2，点Z轴旋转一次 3，点X轴旋转两次用

图纸坐标和CAD坐标怎么转换?

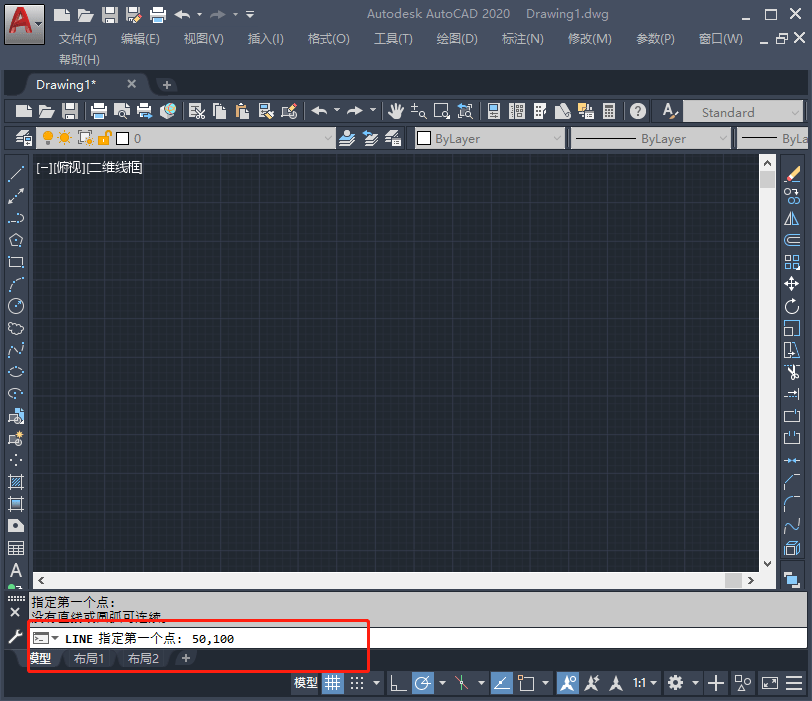

要将图纸坐标和CAD坐标进行转换，关键在于已知两个坐标点。以下是详细的转换步骤：首先，打开包含图纸的CAD软件，定位到需要标注的坐标位置。使用直线工具，输入第一个已知坐标点的y坐标值，接着输入x坐标值，此时不需要输入Z值，输入逗号后回车。然后，按#号键，继续输入第二个已知点的y坐标值，再输入x...

CAD坐标系切换功能详解,浩辰CAD看图王让设计更自由!

在CAD设计的精密世界中，坐标系切换功能如同导航工具，让设计师在精确控制图形位置、方向和尺寸时更加游刃有余。浩辰CAD看图王电脑版的这一特性尤为突出。以下是该软件中坐标系切换功能的实用技巧和关键点。首先，自定义坐标系测坐标是基础。打开浩辰CAD看图王，点击【览图测量】的【坐标】选项，选取图纸上...

如何把CAD中的坐标转换成实际测量的坐标

1、使用CAD中的坐标打开Excel工作表。2、将X坐标剪切到Y坐标的背面。3、选择编辑的坐标并复制。4、创建一个新的文本文档。右键单击 - 新建 - 文本文档。5、打开新创建的文本文档并粘贴以前复制的坐标。6、选择坐标和副本之间的间隙。点击选择复制的选项。7、点击选择编辑选项卡，再点击选择替换的选项...

为什么我用cad的id命令标出的坐标xy值和图纸中的恰好相反?怎样用天正标 ...

我们国家、或者说世界通用的地理坐标与cad的世界坐标系恰好是xy互换的，用天正的坐标标注可以确保与地理坐标一致，但首先你得安装天正，然后用命令zbbz。如果不装天正，可以找个lisp加载下，百度一下zbbz.lsp。看

用坐标插件标出来的坐标,XY是互换的,画了一条横线,标了两个坐标,Y是一...

大地坐标系（也就是地理坐标系）中，点坐标的格式为(E,N)E的意思是East，东坐标；N的意思是North，北坐标两套坐标系的转换，规定E为Y坐标，N为X坐标 CAD使用的是数学坐标系，而坐标标注插件使用的是大地坐标系，所以标注出来看上去是XY互换的。你可以在插件设置中将纵横坐标互换的勾去掉，这样XY就...

CAD中我的X,Y坐标是东,北方向,我想让我的坐标轴X,Y坐标变成东北,西北...

不知道你要做什么，但是CAD中的XY坐标都是默认的，更改不了，实在想用的话，你可以自己画一个坐标轴啊用构造线画好你想要的方向的两条轴线，然后再把这两条轴线所在的图层锁定之后再作图就可以了工具菜单，新建ucs（w），选x，在命令行输入45，工具菜单，新建ucs（w），选y，在命令行输入45，可以...

电脑CAD软件中各建筑图纸之间的坐标如何转换

接着按回车键，我们就可以确定出一条直线了。8. 第八步，在下图所示的弹出窗口中，点击是选项。9. 第九步，我们就可以看到如下图所示的坐标图了，这样我们就成功将电脑CAD软件中各建筑图纸之间的坐标进行转换了。以上就是电脑CAD软件中各建筑图纸之间的坐标如何转换的方法。
