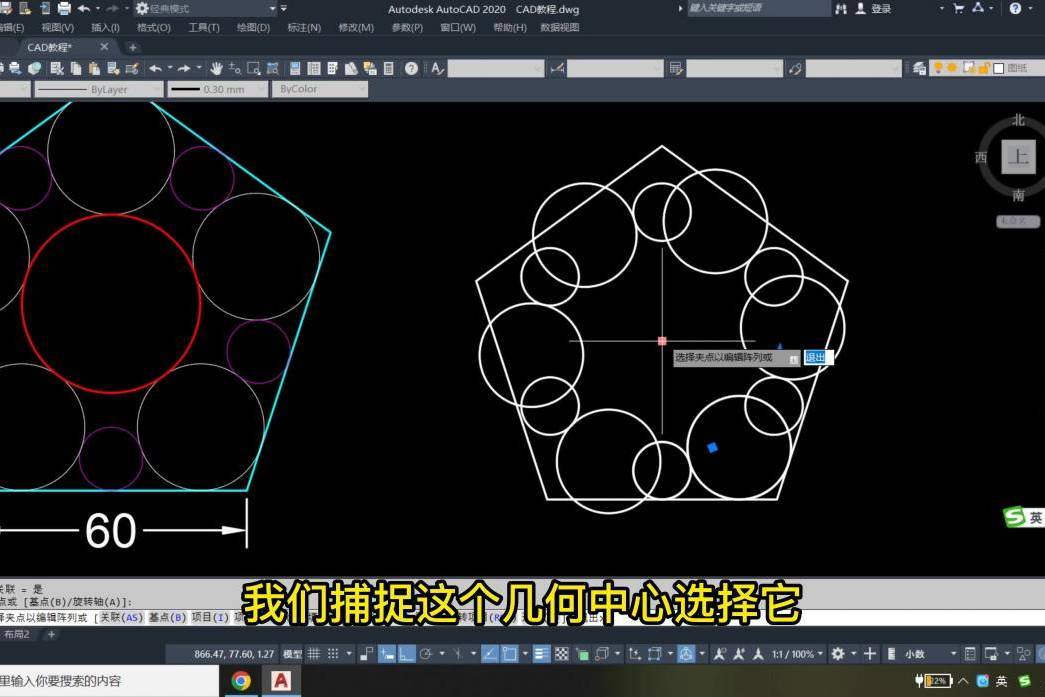

CAD 怎样画相切线

在CAD中画相切线的方法如下：使用多段线命令绘制相切圆弧：首先，通过多段线命令绘制直线。接着，在多段线命令下输入‘A’命令以开始绘制圆弧。此时，绘制的圆弧会自动与之前的直线相切。通过垂直线和特定半径绘制相切圆弧：如果已经绘制了直线，并且需要绘制具有特定半径的相切圆弧，可以先过直线的端点画一条垂直线。在垂

cad中,如何绘制一个半径已知,圆心在一条直线上并且和一条圆弧相切

假定 圆半径R，圆弧半径未知或不是整数 1、以圆弧上任一点为圆心半径R作圆O；2、以圆弧圆心为起点，通过圆O圆心点O作直线，并延长至与圆O相交；3、以圆弧圆心为圆心，直线段长为半径作圆，与已知直线相交；4、以交点为圆心，半径R作圆。如果 圆半径R，圆弧半径已知r 1、以圆弧圆心为圆心，R+...

cad如何画线相切

在CAD中画线相切，主要有以下几种方法：1. **使用圆弧工具**：- 绘制两条平行直线作为基准。- 点击上方菜单栏的“圆弧”工具，选择“起点、终点、角度”选项，以两条直线的端点作为起点和终点，角度设置为180度，即可绘制出与两条直线相切的圆弧。- 或者，使用圆角工具（快捷键F），输入圆角命令后...

cad怎么画过一点的线和圆弧相切

前面我们讲了CAD中画两圆相切的圆弧，其实用圆角命令就可以画出相切的圆弧出来了。如何画过一点与另一条线相切已知半径圆弧。下面我给大家整理了更多关于cad画过一点的线和圆弧相切的 方法 ，希望大家喜欢。cad画过一点的线和圆弧相切的方法步骤：1如图，要求画过点和直线画一条半径为25的圆弧 2先...

CAD里如何画与三条直线同时相切的圆弧

在菜单里点击 菜单>绘图>圆>相切，相切，相切 然后按照命令行的提示在三条直线上的大概位置分别点击一下鼠标左键即可

CAD大圆内有小圆但不同心,怎么画圆弧相切两圆??

如图，首先从小圆圆心开始画一条线，线的角度随意，由于你的条件不足，从圆心出发可以画无数条不同角度的线，所以你要的相切弧、也就是相切圆会有无数种可能，看你要画在哪里了 采用三点做圆，第1点per空格点选直线，第2、3点tan空格分别点选大小圆的大致相切区域 蓝、绿圆是同样做法，只是2、...

CAD中,任意画两根交叉直线,现在我想另画一圆弧与这两边都相切,该怎么...

用圆角命令 具体步骤：画两条交叉直线 点击修改栏下的圆角命令，输入R 回车 输入圆弧半径的数值 回车 选中需要相切的两条直线，与之相切的圆弧就出来了 这时两条交叉直线变短了，再延长一下就可以了

cad中怎样画圆弧???

点选画圆工具图标，或者输入命令“C”，按命令行提示输入“T“ （相切、相切、半径）点选任意一个圆确定切点方位，再点选另外一个圆确定第二个切点方位，根据提示输入半径49。得到一个与此两圆相切的圆，裁撤掉多余的部分，得到想要的半径为49，与两圆相切的圆弧部分。

cad怎么画两个圆的相切相切半径线?

1、先在电脑打开CAD软件，打开一个新文件先画两个圆。2、画好圆之后，输入直线命令L，按空格键确定。3、输入直线命令之后，再输入相切命令tan，按空格键确定命令。4、输入相切命令之后，先在第一个圆找切点。5、输入命令l回车，按着shift键右击，选择切点，然后捕捉第一个圆的切点，再按着shift键...

cad画圆,已知半径圆弧半径、圆弧过某一点、且与某直线或某圆相切,怎...

如果是与某一直线相切，是这样绘制：首先，以圆弧要经过的那一点为圆心，以指定的半径长为半径，画一圆；其次，将那一条直线朝向应的方向偏移，偏移数量是指定的半径，与刚画的圆相交或相切，交点或切点就是要画的弧的圆心；如果是与某一圆相切，是这样绘制：首先，还是以圆弧要经过的那一点为圆心...
