cad如何标注轴线编号

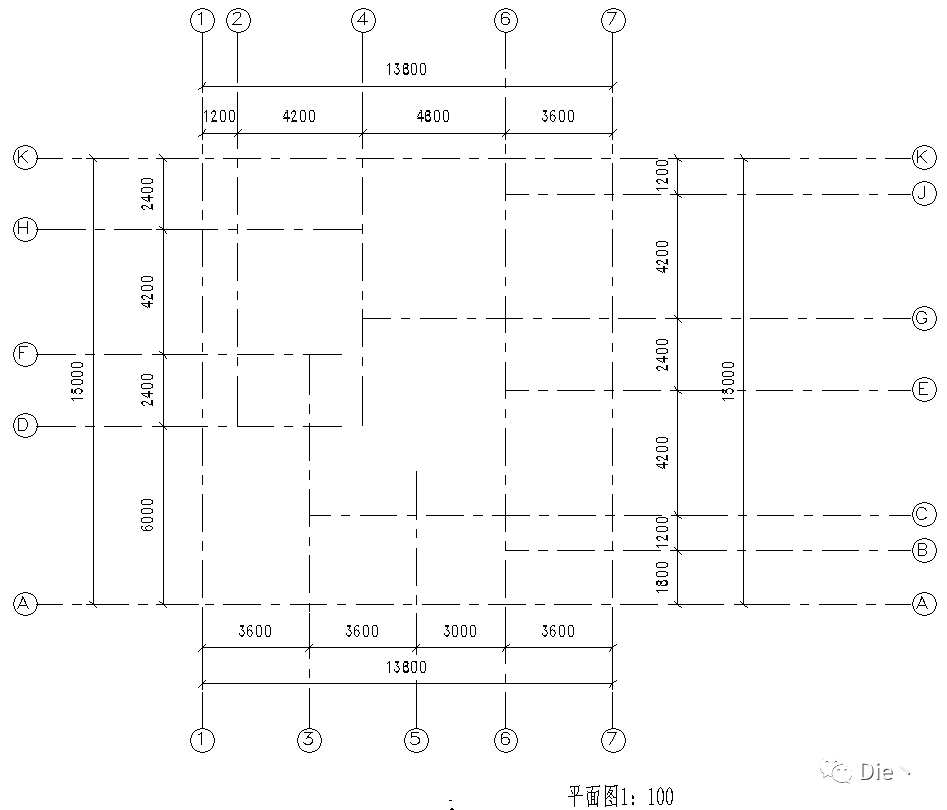

轴线是用点划线表示的，端部画有圆圈，圆圈内注明编号。水平方向用阿拉伯数字1、2、3、4、5??由左至右顺次编号;垂直方向用大写的汉语拼音字母A、B、C、D、E、F?由下而上依次编号。水平方向的轴线表示开间尺寸;垂直方向的轴线表示进深尺寸。

1、开启需要标注的轴网，左侧工具栏，点击轴网柱子——轴网标注。2、选择标注类型，输入起始轴号（一般为A或1）。3、依次点击标注的起点轴线、终点轴线。4、按下空格键，完成标注。5、重复标注操作，将所有方向的轴线都进行标注。

2. 如何创建轴线在CAD软件中创建轴线的方法因软件而异，但通常可以通过以下步骤完成：选择绘图工具中的轴线工具；在绘图区域中选择合适的起点和终点；根据需要设置轴线的属性和样式。3. 轴线的应用轴线可以用于多种场合，如机械零件的绘制、建筑设计的初步构思等。通过使用轴线，可以更加准确地确定图形的...

AUTOCAD——坐标引线标注

按下快捷键L，输入直线命令，在CAD屏幕上绘制出引线线段。这是标记坐标的第一步。定义属性：使用ATTDEF命令或通过菜单栏中的“绘图”→“块”→“定义属性”，为引线赋予一个属性值。这里，通常赋予它“X=”或“Y=”的标记。点击“确定”后，将属性放置在适当位置。调整标记大小：如果标注看起来过于小...

CAD怎么绘制轴网

1、在CAD的菜单栏中选择绘图中的直线功能，然后任意绘制一条直线。2、然后选中绘图界面中刚才绘制好的直线，在选择修改中的复制选项，然后输入开间尺寸，按比例进行复制布置开间轴线。3、开间放线的轴线布置好以后，在用直线绘图方式绘制一条水平轴线。然后同样采用修改中的复制选项来绘制出开间放线的...

cad如何显示轴线

1. 在CAD软件中，要显示轴线，可以通过设置图层来实现。详细解释：图层管理：CAD中的图形是由多个图层组成的，每个图层可以包含不同的元素，如线条、文本、块等。为了显示轴线，首先需要确保轴线的图层是处于打开状态。在CAD的“图层”工具栏中，可以查看和设置各个图层的可见性。显示轴线图层：如果轴线是...

cad轴线怎么画 CAD轴线的画法

首先，点击“图层”选项。点击“颜色”，选择一种适合轴线的颜色。选择轴线的线型，通常轴线会有特定的线型以区分其他线条。选择“线宽”，一般可以选择默认线宽，但根据绘图需求也可进行调整。点击“应用”以保存设置。绘制直线：选择“直线”工具。在CAD绘图区域下方，确保“正交”功能已打开，以确保绘制的...

cad建筑图纸上的A、 B是什么意思啊?

在CAD建筑图纸中，轴线的表示方式相对直观。轴线通常分为横轴线和纵轴线。横轴线通常用数字1、2、3等标识，而纵轴线则以字母A、B等字母来表示。以下是理解和操作这些轴线的步骤：首先，打开CAD软件，如图所示，在界面的标注栏中，你会发现有几种不同的标注选项。例如，最左侧的"线性标注"（左1）用...

b.0.5施工控制测量成果报验表的编号怎么填

在进行建筑物垂直度、标高及全高测量时，需要将平面图用CAD软件绘制出来，并标注轴线尺寸，同时注明允许偏差。例如，在测量说明部分，应根据具体工程情况填写，比如本工程总高度为18.9米，以±0.000水平标高控制点作为基准，本次主要进行垂直度、标高及全高测量。垂直度允许偏差设定为20毫米，要求100%合格...

怎样在绘制好的CAD图中改轴线距离

1、开启CAD与天正建筑，在左侧工具栏，点击轴网柱子——绘制轴网。2、系统弹出轴网绘制窗口，点击距离，设定轴线间距。3、在输入栏，也可以自由输入轴线间距，每个尺寸用空格隔开。4、选择轴线为上开、下开、左近、右进，设置轴线的方向，左侧浏览无误后，点击确定。5、鼠标左键单击合适位置，放置轴网...
