测绘CAD丨在CAD中如何测量圆弧长度,教你三种方法

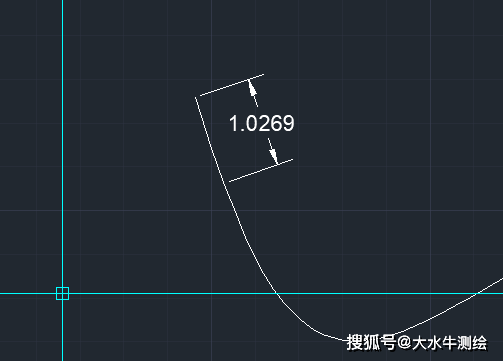

在CAD中测量圆弧长度，有以下三种方法：方法一：使用特性面板 操作步骤：双击圆弧选项，在右侧的特性面板中直接查看“弧长”这一项。方法二：通过标注功能 操作步骤：选择菜单栏中的“标注”——“弧长”，然后选中需要测量的圆弧。标注完成后，圆弧的长度将显示在注释文字中。方法三：使用命令行 操作步骤：在命令行中输入“LIS

在CAD中如何根据已知长度画出圆弧

输入角度：在CAD的圆弧绘制命令中，选择“圆心，起点，角度”选项，接着指定圆心和起点，最后输入之前计算得到的角度值。CAD会根据这些信息绘制出符合要求的圆弧。注意事项： 在进行角度计算时，要确保弧长和半径的单位是一致的，以避免计算错误。 在CAD中绘制圆弧时，要确保输入的命令和参数是正确的，以获...

怎样在cad中画弧长?

在CAD中绘制指定弧长的圆弧，可以通过几种方法来实现。首先，一种常用的方法是利用“定距等分”来绘制。这需要先选取或绘制一段弧线段，然后使用ME命令并指定需要的弧长作为等分的线段长度。这样，在原有弧线上将会出现等分点，相邻两点之间的弧段即为指定长度的圆弧。其次，还可以通过“...

圆弧怎么测量长度?

1. 在CAD软件中测量圆弧长度的快捷键是“DAR”。2. 打开AutoCAD 2007版本，绘制一个圆弧。3. 绘制完成后，输入命令“DAR”并按空格键确认。4. 确认命令后，选择需要测量的圆弧段。5. 使用鼠标点击选取要测量的圆弧，然后拖动弧长标注即可完成测量。

如何测量CAD中圆弧的长度

2. **弧长标注**：在CAD的菜单栏中选择“标注”选项，然后点击“弧长”。接着根据提示选中要测量长度的圆弧，CAD会自动在圆弧旁标注出其长度。3. **命令行指令**：另一种方法是通过命令行输入指令来实现。首先选中圆弧，然后在命令行中输入“LIST”指令并回车确认。此时，CAD会弹出一个文本窗口，...

CAD怎样指定半径画弧?

CAD软件绘制指定半径圆弧的操作过程：方法一：1.打开cad软件，找到圆弧选项。2.如图所示，通过这三点就可以完成圆弧的设置，更改数据按照要求进行圆弧的绘制。3.指定画弧的起点，在画图画面指定一个点，再指定弧的圆心，输入10，点确定。4.对话栏内显示输入“指定圆弧的端点或角度\/弧长”，输入A确认，...

CAD中如何绘制指定弧长的圆弧

有人问我怎么绘制指定弧长的圆弧，CAD虽然提供了很多种绘制圆弧的方式，但都是组合圆弧上的点、圆心和角度这些条件，利用绘制圆弧的命令确实无法直接绘制指定弧长的圆弧，但我们可以先利用给定点、半径等条件先绘制出大致长度的圆弧，然后用拉长（LENGTHEN）命令来修改圆弧，使它的弧长满足条件。我们绘制直线段...

cad中怎么画 指定弧长的圆弧

方法：先画指定半径任意弧长的圆弧，过圆弧端点做任意直线；用“拉长”命令延伸圆弧，通过输入参数“DE”，延伸指定弧长，如图所示；利用直线修剪圆弧获得指定弧长的圆弧。

cad中怎么画 指定弧长的圆弧

首先还是在你的电脑桌面上打开你的CAD编辑器软件，然后等到编辑器软件打开之后，点击绘图下面的弧——弧起点——中心点——弧长度。然后就直接在图纸的确定一点起点位置，确定弧的弧长即可，就会自动的绘制出一个指定弧长的弧了。

cad测量弧长

该命令还可用于测量线段、圆和多段线等其他AutoCAD对象。使用CAD看图王软件：打开软件并打开图纸，切换到编辑模式工作空间。在扩展工具菜单下，于测量功能区找到测量弧长的命令。点击测量弧长命令，根据图纸上的操作提示，在图纸上选择圆弧或者多段线上的圆弧部分，然后回车结束。图纸上圆弧的测量结果会显示在...
