怎样在CAD中画轴线?

1、圆圈和编号。横向轴线（开间）的编号为阿拉伯数字；纵向轴线（进深）为大写英文字母（为避免与1、0、2混淆，不使用 I、O、Z）。如果有附加的轴线，用斜线分隔 2、引线。引线为“细点画线”3、轴线距离尺寸标注。如图：

cad如何画轴线

1、打开auto cad，在上面的选项栏中找到“图层”按钮。2、悬停“图层”按钮后，选择“图层特性”。3、在“图层特性”中，新建“图层”。4、设置“图层”的轴线名称，并把图层颜色改为红色。5、回到主页面之后点击界面上方的“特性”选项。 5、悬停“特性”后，选择“线性”。6、在“线性”下拉菜单...

CAD轴线怎么画虚线

1、在CAD的菜单栏中选择绘图中的直线功能，然后任意绘制一条直线。2、然后选中绘图界面中刚才绘制好的直线，在选择修改中的复制选项，然后输入开间尺寸，按比例进行复制布置开间轴线。3、开间放线的轴线布置好以后，在用直线绘图方式绘制一条水平轴线。然后同样采用修改中的复制选项来绘制出开间放线的轴线。

cad中的轴线怎么画

1. **打开CAD软件并设置图层**：首先，启动CAD软件并创建一个新的绘图文件。接着，在选项栏中找到“图层”按钮，点击后选择“图层特性”，新建一个图层专门用于绘制轴线，并为该图层设置一个易于识别的名称，如“轴线层”，同时将其颜色改为醒目的红色，以便区分。2. **选择合适的线性**：回到CAD主...

cad如何快速画轴线

使用“线性”工具或“对齐”工具绘制直线：这是绘制轴线的基础步骤。你可以通过选择“线性”工具，直接在绘图区域点击并拖动来创建直线。如果你需要按照特定的方向或角度绘制，可以使用“对齐”工具，这样你可以通过指定两个点来确定轴线的方向和位置。设置轴线的图层和样式：在CAD中，图层可以帮助你组织和...

cad中的轴线怎么画?

1、首先打开CAD软件，如图，红框内标注栏中有好几种标注方式。2、左1是线性标注，左2是对齐标注。如图，标注173的是线性标注，标注200的是对齐标注。3、左4，左5，分别是 半径标注和直径标注 如图48是半径标注，96是直径标注。4、然后快速标注，就是一次可以标注很多，如图一次性的快速标注。5、...

cad怎么画轴线

1、首先点击“图层”，然后点击“颜色”选择一种轴线的颜色，接着选择轴线的线型，然后选择“线宽”可以选择默认，最后点击应用。2、接着选择“直线”，接着在CAD中下方把“正交”打开，然后把“对象捕捉”关闭。3、然后绘制一条15000长的直线，然后利用“偏移”功能键，对照图纸一次偏移3300\/2100\/4200、...

CAD怎么画建筑轴线 按照这个方法很简单

在CAD中画建筑轴线的简单方法如下：一、创建新图层并设置轴线名字 首先，打开CAD的图层特性管理器，新建一个图层，专门用于绘制轴线，并为该图层设置一个合适的名字，如“建筑轴线”。二、选择线形 回到CAD的主页面，点击界面上方的线形选项标志，以选择合适的线形来表示轴线。三、调整线形比例 在出现...

轴线绘制的快捷命令

使用“AXES”命令绘制轴线的具体步骤如下：首先，打开CAD软件并进入绘图界面。接着，在命令行输入“AXES”并按回车键确认。随后，在弹出的“轴线”对话框中，选择所需的轴线类型，如水平或垂直轴线。然后，输入轴线的起点和终点坐标，或直接使用鼠标在绘图界面上指定这些点的位置。此外，还可以根据需要调整...

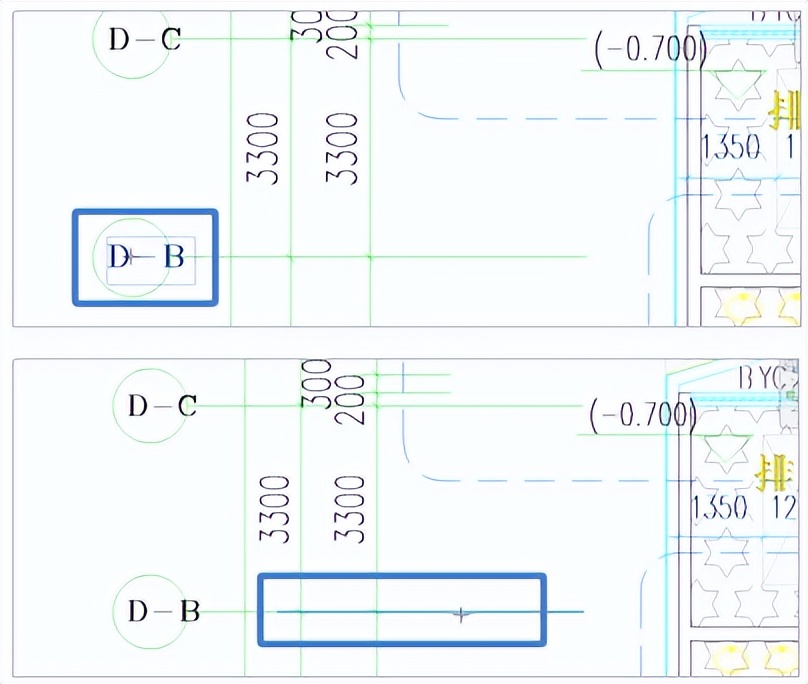

CAD中怎么快速的完成轴线的编号cad怎么画轴线编号

1.如图点击工具栏的“绘图”，“块”，“自定义属性”。2.然后在轴线处画一个圆，圆的大小根据自己图纸的需要自己定义。3.然后在自定义属性里面完成，“标记“，默认和”文字高度”的设置，标记是你需要显示的轴线数字。确定之后把鼠标上的数值“1”拖至第二步绘制的圆内。4.然后单击“绘图”，“...
